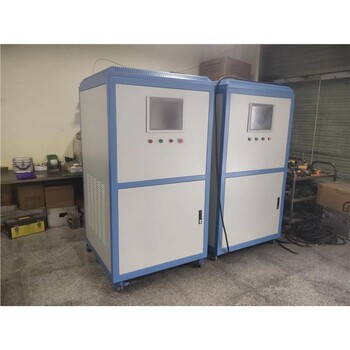

HNZDL系列直流開關試驗裝置，大電流直流電源，直流大電流發生器
設計用于對及輕軌用DC1500V、DC750V直流開關及其隔離放大器、保護裝置進行功能試驗的設備，通過模擬輸出故障電流或過負荷電流，測試直流開關的大電流脫扣特性或過熱跳閘特性及延時特性，測試隔離放大器特性和保護裝置特性。范圍 0到50000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）提供測量數據。?設備即可單相輸出也可三相輸出輸出波形：標準正弦波
規格型號 HNZDL-15000/8
輸入 電壓 三相四線380×（1±10%）V
頻率 50×（1±5%）Hz
功率因數 PF≥0.94；cosΦ≥0.99
技術特點 多閉環控制技術和截流技術
輸出 電壓 0～8V連續平滑可調
電流 額定電流15000A連續平滑可調，五組模塊
功率 額定200KVA
波形 恒定直流
電壓精度 ≤0.1％
電流精度 ≤0.1％
脫扣時間 10us-9999.s 分辨率 1us
記錄直流斷路器跳斷的動作時間
開關輸出量 8路
開關輸入量 8路
直流系統二次注入（備選） 電流 -20mA/+20mA 分辨率0.001 精度0.01
電壓 0-30mV-60mV-90mV-500mV-1V-5V-10V
分辨率0.001 精度0.01
絕緣強度 交流電路對地，交流電路對直流電路可承受 1500V／50Hz，交流有效值維持 1min，無擊穿、飛弧現象，且漏電流不大于3mA,直流輸出視輸出電壓不同耐壓等級不同。
電源效率 ≥90%
操作顯示 15寸LCD觸摸屏顯示面板,USB，485接口
保護功能 輸入過、欠壓，輸出短路、過壓、過流、內部過熱等
可靠性及壽命 使用壽命 ≥20年
MTBF 1×104h
MTTR ≤0.5h
環境 工作溫度 -10℃～50℃
存貯溫度 －25℃～65℃
相對濕度 ≤90%（在25℃時）
綜合特性 噪音 <65dB（A）
防護等級 IP20
輸入進線 電源頂部
輸出出線 電源頂部
遠程通訊接口 RS485
冷卻方式 風冷
備注 接受用戶的特殊定制，敬請來電垂詢。
測試時，時間參數應設置正確。重合前的大故障時間應大于所允許的那段保護的跳閘時間0.2s及以上；重合后的第二次故障大保持時間應大于所允許的那段后加速保護的動作時間0.2s及以上；從保護跳閘到重合閘動作合閘，其間有一個重合閘等待時間，這個時間應大于保護固有的或整定的重合閘等待時間0.2s及以上。如果上述時間試驗前拿不準，可將它們都設置得足夠大，比如3 s。這樣就能有足夠時間讓保護動作。
