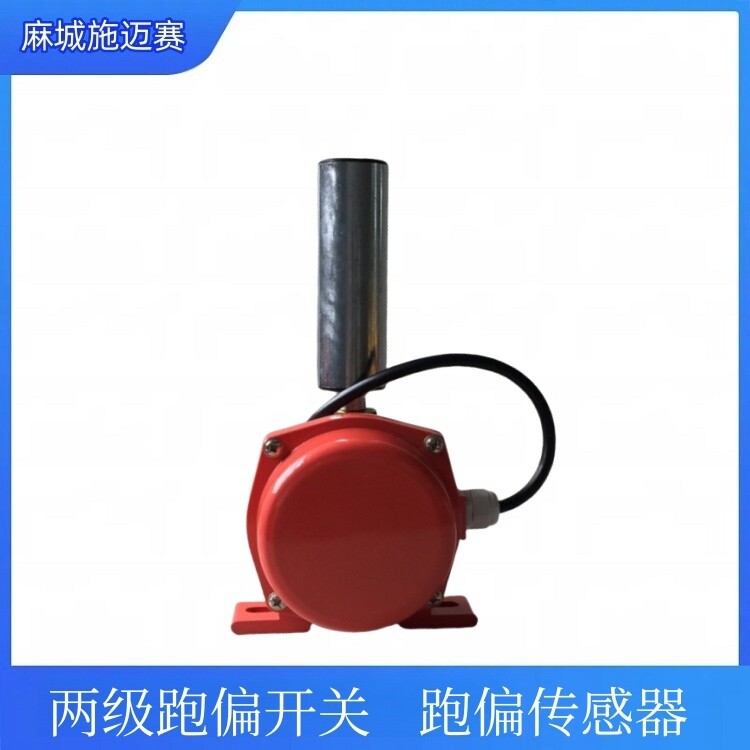

兩級跑偏開關XDPK-II能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。能及時有效的保護設備安全、避免事故擴大化，達到保障、保護設備的目的。

　　兩級跑偏開關XDPK-II又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。

　　兩級跑偏開關XDPK-II基本原理

　　輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

　　兩級跑偏開關XDPK-II是分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度的一種開關，根據皮帶的跑偏程度和扭曲程度，實現跑偏自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。 兩級跑偏開關在安全運行輸送系統里是不可缺少的，適用于煤炭、冶金、水泥建材、電力、化工等行業使用的帶式輸送機輸送帶跑偏檢測。

　　本系列跑偏開關具有兩級動作功能。動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。當立輥偏轉角度超過20°時，開關動作，輸出報警信號。當立輥偏轉角度超過35°以上時，二級開關動作，輸出停機信號。開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，輸送帶離開立輥正常運轉時，立輥可自動復位。

　　兩級跑偏開關XDPK-II應用范圍

　　● 常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

　　● 地下、索道支撐皮帶輸送機

　　● 輪船裝卸系統、堆取料輸送機

　　兩級跑偏開關XDPK-II產品特點

　　● 堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

　　● 防護IP65在惡劣環境也可使用

　　● 使用性能的微動開關和無需要維護的銅管技術，耐久性

　　● 動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒

　　● 側面滾輪大傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作

　　兩級跑偏開關XDPK-II安裝調試步驟：

　　將跑偏開關固定在支架上立輥應與輸送帶邊平面垂直，并使輸送帶邊位于立輥高度1/3處，然后焊接在膠帶機架上；立輥與膠帶邊緣距離為50~100㎜。膠帶位于立輥下端1/3處；每100m膠帶可安裝三對跑偏開關。兩級跑偏開關安裝的數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機主動滾筒、從動滾筒及中間位置進行設置。對于較長的輸送機中間位置可以每隔30～35米時設置1對。兩級跑偏開關應通過安裝支架與輸送機的機架相連接，開關支架應牢固的焊接在輸送機機架上，然后再把跑偏開關與支架用螺栓連接。 接線：兩級跑偏開關引出線為四芯電纜。用戶可根據自己要求接線。
