撕裂開關C型感知器JSB/GDZS-C型 2200MM C-II用于帶式輸送機的安全保護裝置，主要用于檢測輸送帶縱向撕裂。當輸送帶發生撕裂時，該裝置能及時發出報警信號或停機信號，防止事故擴大，保護設備和人員安全。JSB/GDZS - C型支架式縱向撕裂檢測保護裝置，用于檢測各種規格型號的帶式輸送機膠帶縱向撕裂這一惡性事故。當膠帶發生縱向撕裂時，它能及時發出停機信號，防止撕裂事故擴大化，避免給用戶造成嚴重?fù)p失，適用于各行業帶式輸送機輸送帶的安全保護。

使用條件

1.海拔高度低于2000m

2.環境溫度：-35℃—+60℃

3.相對濕度：不大于95％

4.防護等級：IP65

5.供電電源：電控箱AC220V 50Hz

6.輸出接點數量：一組轉換觸點

7.輸出接點容量：AC220V 5A

8.絕緣電阻：≤20MΩ

9.絕緣電壓：AC1000V試驗1分鐘

10.可靠性：1000000次

主要特點

高靈敏度：能夠快速檢測輸送帶的撕裂情況，及時響應。

可靠性高：采用材料和工藝，確保在惡劣環境下穩定工作。

安裝簡便：結構設計合理，安裝和維護方便。

適用范圍廣：適用于各種帶式輸送機，特別是長距離、大運量的輸送系統。

撕裂開關C型感知器JSB/GDZS-C型 2200MM C-II

產品特點

安裝使用方便，監測靈敏度高：能夠較為便捷地安裝在帶式輸送機上，并且可以敏銳地檢測到輸送帶的縱向撕裂情況。

控制線路設有延時繼電器：以免發生錯誤動作，延時可調，延時范圍為1 - 5s。

檢測元件感知器密封性較強：可在惡劣條件下使用，如相對濕度不大于96%的環境中。

控制箱面板設有自校按鈕：按下自校按鈕時，可模擬現場故障實現撕裂警示功能。

工作原理

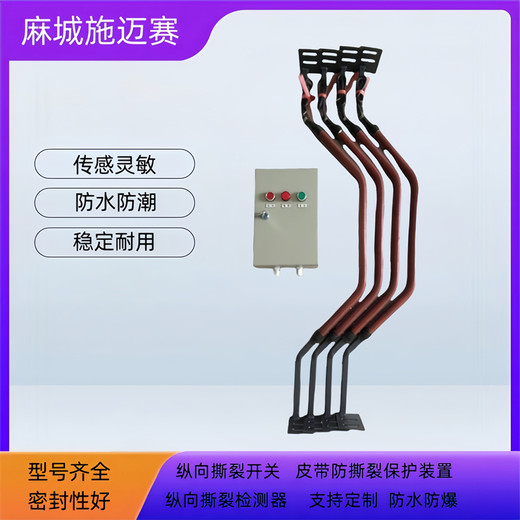

該裝置由感知器和控制箱組成，一臺控制箱可與1 - 6個感知器配套使用。由感知器和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作 當輸送帶發生撕裂事故時，輸送帶異物或者物料對感知器進行擠壓，感知器內部的導電橡膠因擠壓產生電壓和電流的變化，進而被識別，發出報警和停機信號。

技術參數

型號：JSB/GDZS-C型

長度：2200MM

類型：C-II

工作電壓：通常為220V AC/DC（具體以實際產品為準）

輸出信號：開關量信號（常開/常閉）

防護等級：IP65（防塵防水）

環境溫度：-20℃ ~ +60℃

皮帶防撕裂檢測器 成對安裝在輸送機皮帶兩側，由兩段外套的航空鋼絲繩連接起來。繩的一端*固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因?yàn)榫€繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。

1.撕裂開關設置在受料段膠帶下緩沖托輥之間。

2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。

4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

5.收緊雙方支架中間孔內的攔索然后扣死索扣。

6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。

7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。

撕裂開關C型感知器JSB/GDZS-C型 2200MM C-II

安裝與調試

·撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。

·掛上攔索，一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。

·收緊雙方支架中間孔內的攔索然后扣死索扣。

·攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。

·膠帶在苛載下沉?xí)r要與纜繩保持5mm-10mm即可。

安裝位置：通常安裝在輸送帶的易撕裂部位，如落料口下方

安裝方法：將感知器固定在輸送機架上，確保與輸送帶保持適當距離。連接電源線和信號線，確保接線正確。

調試：通電后，檢查感知器的工作狀態，確保其能正常檢測撕裂情況，進行模擬測試，驗證報警和停機功能是否正常。

維護與保養

定期檢查：每月檢查一次感知器的工作狀態，確保其靈敏度和可靠性。

清潔保養：定期清理感知器表面的灰塵和雜物，防止誤報。

更換部件：如發現感知器損壞或性能下降，應及時更換。

應用領域

礦山：用于礦石輸送帶的保護。

港口：用于散貨輸送帶的保護。

電廠：用于煤炭輸送帶的保護。

水泥廠：用于原料輸送帶的保護。

注意事項

安裝時請確保電源斷開，避免觸電危險。

調試和維護時請遵循操作規程，確保安全。

如遇故障，請及時聯系技術人員進行維修。

 撕裂開關C型感知器JSB/GDZS-C型 2200MM C-II是一種、可靠的輸送帶保護裝置，廣泛應用于各種工業領域。通過正確的安裝、調試和維護，可以顯著提高輸送系統的安全性和可靠性。
