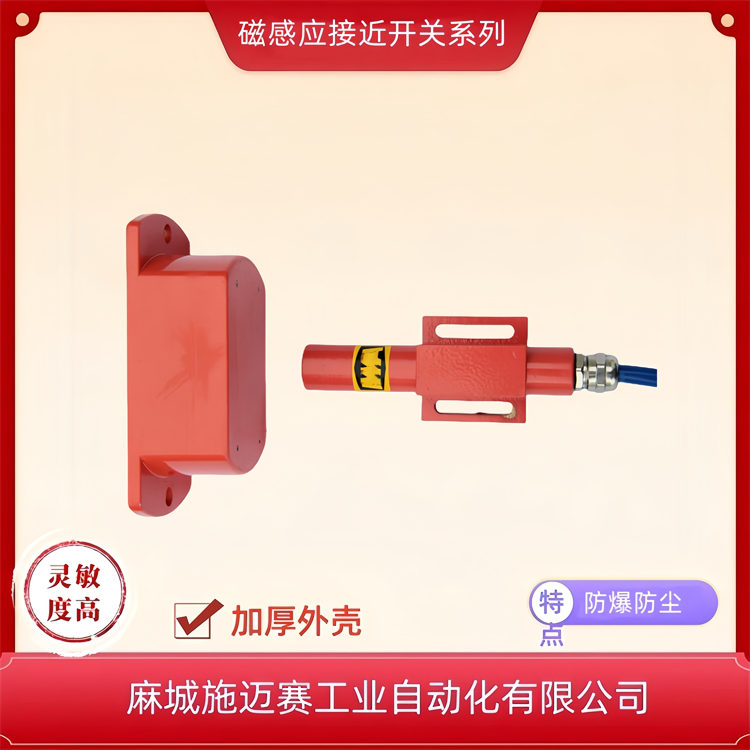

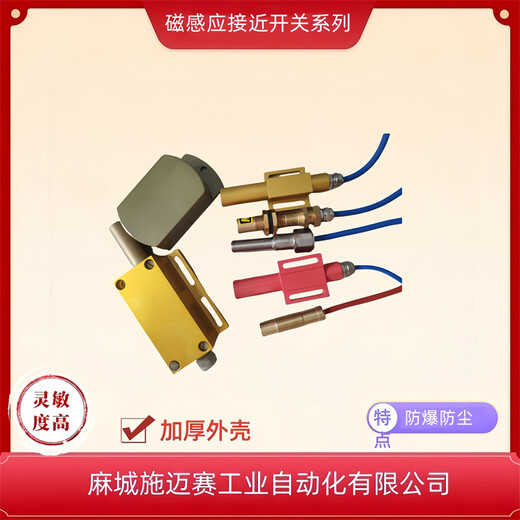

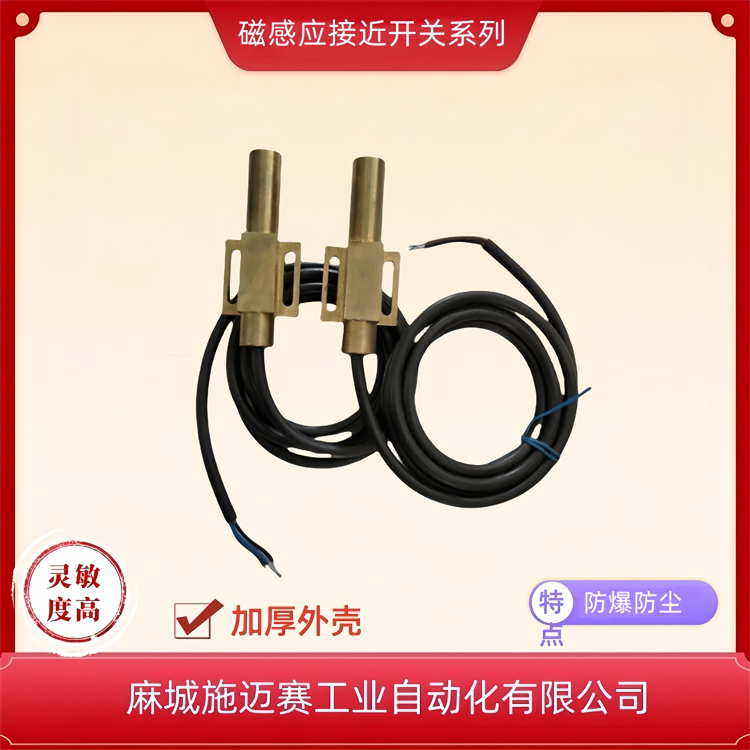

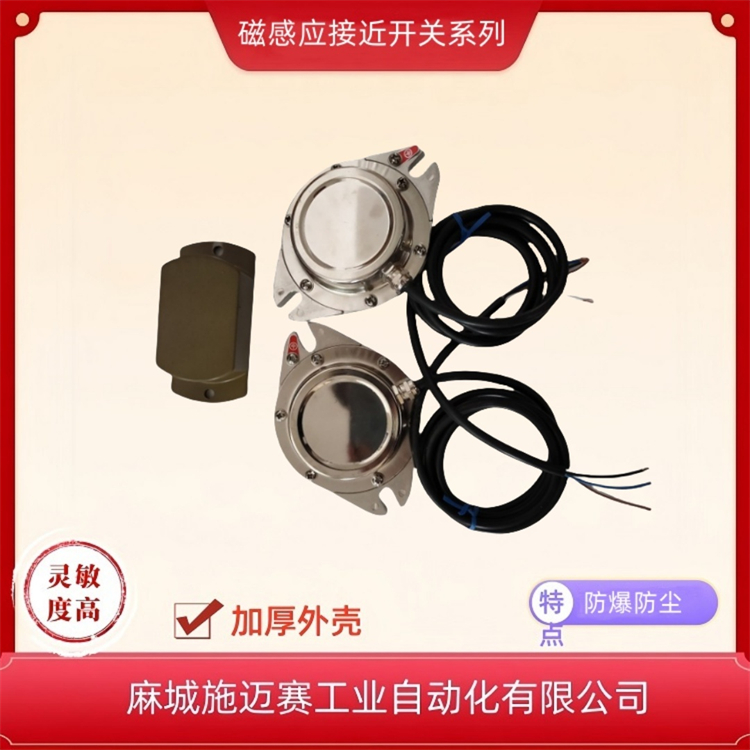

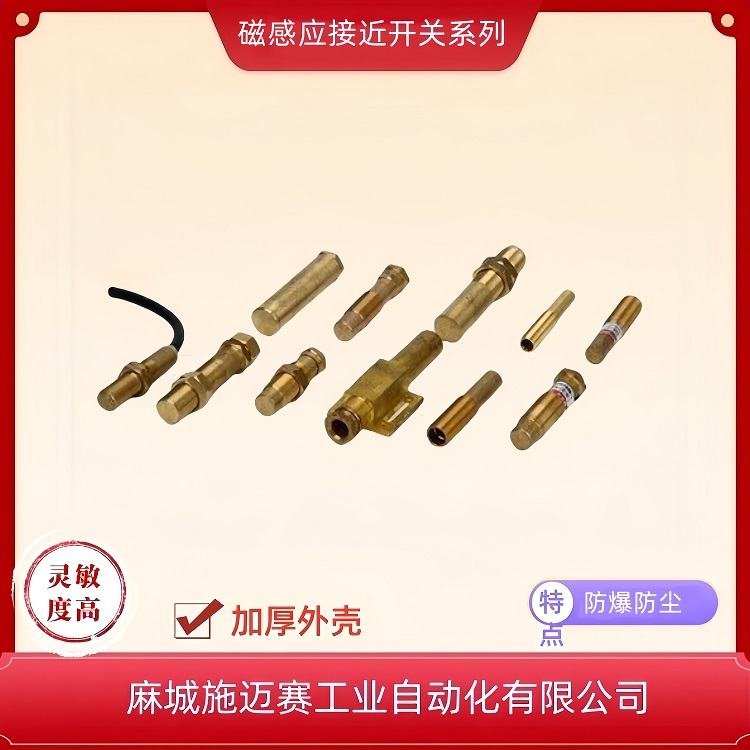

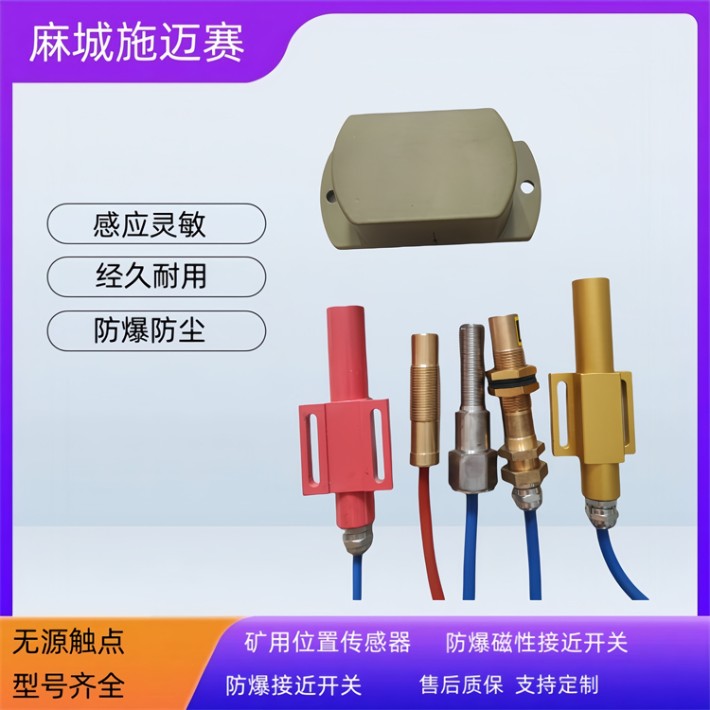

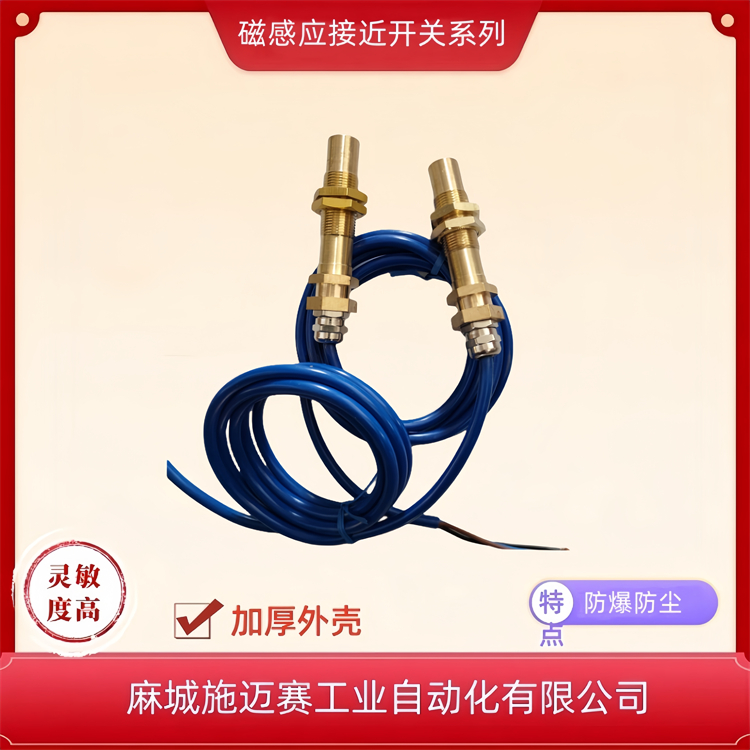

隔爆磁性接近開關KGE27/KYCX-1磁控制感應開關該磁鋼的外殼為黃銅或不銹鋼、鋅鋁合金加工而成.與限位開關配套使用. 采用磁感應原理，使內部開關動作，達到接點通斷的目的，實現對外電路的控制，克服了機械碰撞開關存在的接觸不良，易損壞等特點。

開關與磁鋼的距離為: 小于等于:90MM

開關與磁鋼的大相對運動速度15M/S

磁開關對磁鐵的反應：當磁開關與磁鐵配合使用時，磁鐵與磁開關作用的距離在245mm~255mm。

地磁對磁開關的影響：磁開關，

用磁鐵從遠向近靠近磁開關時，磁鐵距離磁開關的距離用L表示當L>255mm時，磁開關沒有動作，當100mm<L<255mm，磁開關處于動作狀態，當L<100mm磁開關處于非動作狀態；這樣可以控制現場的安裝位置，同時可以提高磁開關的定位精度。所以安裝磁開關時磁鐵和磁開關之間的距離應該適當。廣泛應用于煤礦提升機。

使用說明：自動化控制裝置及繼電保護裝置中做快速切換電路之用。是自動化技術發展中的一種新型開關，本開關抗力強，適用于煤礦井下無瓦斯、煤塵惡劣危險場所使用，作為井筒提升機減速點，限位停車、過卷保護開關、裝卸載閘門、風門控制及巷道運輸、礦車計數，推車機，播臺還被廣泛應用于礦山、機械、輕工、冶金、化工、紡織及科研等部門。磁性接近開關是由靜件磁性開關和動件控制磁鋼組成，采用磁感應原理，使內部開關動作，達到接點通斷的目的，實現對外電路的控制，（開關接點并經特殊功率放大、增大開關容量，勿需單給電源），完全克服了機械碰撞開關存在的接觸不良，易損壞等特點。

具體參數：

1、型號：KGE27/KYCX-1型
額定電壓：AC/DC12V-127V-220V
額定電流：AC/DC1A
額定功率：AC/DC200W（純阻性負載）
外形尺寸：130×48×23mm
重量：0.7kg
接點方式：常開、常閉、一對常開、
一對常閉、方向記憶。

2、型號：KGE27/KYCX-1型
額定電壓：AC/DC36V-127V-380V
額定電流：AC/DC10A
額定功率：2.0KW（純阻性負載）
外形尺寸：195×92×58mm
重量：2.5kg
接點方式：常開、常閉、一對常開、
一對常閉、方向記憶。

產品壽命長，正常使用狀態下可達500萬次磁性開關應用范圍之廣大。

○高強樹脂（聚碳酸酯）保護罩，使用安全可靠.

技術指標

4、開關與控制磁鋼有效距離：≥115mm
5、開關與磁鋼大相對運動速度：15M/S
6、開關可靠動作次數KGE27/KYCX-1，KYCX--1型100000 kycx--10型100000
五、使用環境
1、環境溫度：-20°C +50°C
2、環境濕度：95+（-）3%(環境溫度25°C)
3、海拔高度：〈2000M

結構及性能
本開關的外殼和控制磁鋼的外殼，均采用黃銅（Hpb59--1)或不銹鋼鑄造精加工而成。體積小，重量輕，具有抗砸強度高安裝使用維修方便，防塵、防水燈特點，芯子采用環氧樹脂密封結構，消除的電弧的危險因素，提高的安全可靠性，防護等級Ip54。
控制磁鋼采用特殊結構組成，性能穩定，可直接安裝在鐵質材料物體上，不會引起外磁場短路。

技術性能指標：

1大動作距離：120mm

2. 通斷差：30mm以內

3. 響應時間：小于10ms

4. 振動頻率：20G 10-1000HZ

5. 勵磁電壓：DC24V±2V

6. 勵磁電流：0.6A

7. 環境濕度：-55℃—+125℃

8. 接點容量：80VA

9. 大開關電流：0.8A

10.大開關電壓：DC350V AC300V

11. 接觸電阻：小于0.1Ω

12. 重量：磁體3.6kg 觸頭0.6kg

13. 用JZ7-44作負荷，壽命500000次

隔爆磁性接近開關KGE27/KYCX-1磁控制感應開關

類型分類
常開型：開關平常處在斷開狀態，當磁體作用時，則開關處于閉合狀態。
常閉型：開關平常處在閉合狀態，當磁體作用時，則開關處于斷開狀態。
開閉型：即一個開關分兩組共三根線，一根為公用線。一組為常開型，則另一組為常閉型。當磁體作用時，常開型處于閉合狀態，常閉型處于斷開狀態。
高溫型：適合環境溫度為-20℃~+180℃。
兩個立通道開閉型 ：觸頭為兩個立觸點，輸出兩組接線（四根線）。一組為常開觸點；一組為常閉觸點。

主要技術指標

 (1)接點工作電壓：DC 24V（我公司別有交直流240V高電壓、大電流產品）

(2)接點工作電流：≤0.4A

(3)控制距離：≤100mm

(4)感應元件尺寸：φ20mm×95mm

(5) IP防護等級：IP68(防塵、防水，防爆、防震、防拉脫，可以潛水工作）。

注1：防震-傳感器內部采用環氧樹脂封裝，不懼怕劇烈震動。

注2：防拉脫-出線端采用防水接頭不僅防水，而且可以防止導線受到意外較大拉力而不拉傷內部芯片。

性能指標

  (1)動作距離:80~120 mm;
  (2)通斷差:25 mm以內;
  (3)響應時間:小于10ms;
  (4)環境溫度:-20°C~+80°C;
  (5)振動頻率:小于60HZ;  加速度:10g;
  (6)勵磁電壓:DC24V+2V或AC220(1+10%)V;
  (7)消耗功率:小于15W;
  (8)接點容量:50W;
  (9)接點電流:300mA;
 (10)接點電壓:DC500V;
 (11)接觸電阻:0.1歐;
 (12)用JZ7-44作負荷,其壽命大于300000次;
 (13)重量:磁體:3.6kg 觸頭:0.6kg。
3、外形尺寸
 ① 電磁體：
       長x寬x高=156 mm x 80 mm x 116 mm
       固定孔尺寸:長x寬=128 mmx58 mm   ; 孔(4 - Φ10 mm)
 ②觸頭：
       長x寬x高 = 150mm x 60 mm x 145 mm
       固定孔尺寸：  孔距:  120 mm  ; 孔(2 – Φ9 mm)

詳細說明

本公司生產的防爆磁接近開關產品的特點：

1、作用距離遠：a.電磁鐵作用距離120mm； b.永磁鐵作用距離150mm。

2、帶負載能力強：可直接帶3A（有效值）負載，而無需加中間繼電器過渡。安全、可靠、方便。

3、靈敏度高，反應速度快：響應時間小于2.5ms。

4、能在極惡劣環境工作：a.適應溫度范圍寬：-50℃——+120℃ b.具有較強的防護等級：IP65。 c.防水、防灰塵。

5、安全可靠：只要在開關附近無強磁場，同時按產品技術說明書要求安裝，就能確保開關50 萬次沒有誤動作，可靠性。

6、磁接近開關的工作特點：是靠磁感應動作的非接觸開關，從根本上解決了因接觸而產生誤動作的問題。

7、應用范圍廣：主要應用于焦爐設備、翻車機設備其他鋼鐵設備。

本產品執行Q/DZN.001-2006標準。

隔爆磁性接近開關KGE27/KYCX-1磁控制感應開關用于檢測固定在被測物體上的永磁體，感知位置接近情況。當被測永磁體或物體接近到開啟要求距離（可定），輸出開關信號或者指示燈亮，由于采用非接觸式檢測，具有高速、，高可靠性；在潮濕腐蝕性環境中，或有可燃（爆）氣體中，都能穩定工作的特征. 磁性接近開關是接近開關的一種，磁性接近開關是通過觸發器的位置和極性的變化，使傳感器周圍產生磁場而使得傳感器的觸點產生動作。采用密封設計壽命至少100萬次，安裝方便，可以根據客戶不同的應用環境做調整。應用于汽車、工業控制、計數器、健身器材、安全防盜、智能家電、智能家具、智能玩具等領域，磁性接近開關的工作原理是通過觸發器的位置和極性的變化，使傳感器周圍產生磁場而使得傳感器的觸點產生動作。采用密封設計壽命至少100萬次，安裝方便，可以根據客戶不同的應用環境做調整。
