拉線開關AZX15GW22-B/250VAC/15A是一種膠帶運輸機現場緊急事故停機的保護裝置，主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件。

拉繩開關分為自動和手動兩種停機方式，雙向拉繩開關是一種膠帶運輸機現場緊急事故停機的保護裝置，主要 應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自 動化控制不可缺少的傳感元件。

拉線開關AZX15GW22-B/250VAC/15A的鋼絲繩一端固定在一個固定的吊環上，另一端固定在開關臂桿上，鋼絲繩應每三粘一個支撐，端部固定在拉線開關臂桿的孔上，開關到固定端的距離通常不超過30米，兩開關之間的距離通常不超過60米，向上向下或拉動的力促使臂桿轉動到了警位置，觸動微動開關并鎖定直到人工手動復位。

拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

拉繩開關設備描述:

<拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端:

<通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；

<堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理:

<整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；

<可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。

拉繩開關設備工作原理:

雙向拉繩開關分Ⅰ型Ⅱ型兩種型號，Ⅰ型動作后自動復位。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，達到預防和控制設備及操作員安全的目的。

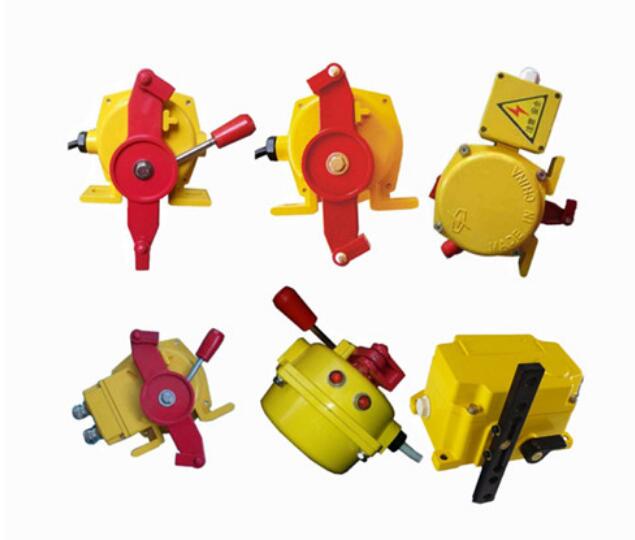

拉繩開關設備外型結構:

技術參數:

工作電壓:48V/220VAC/380VAC±15%

負載電流:≤5A

絕緣電阻:＞500MΩ

輸出信號:開關量信號

環境溫度:-20℃~+60℃

環境濕度:＜90%

防護等級:IP67

復位方式:自動/手動復位

響應時間:＜2mS

控制觸點容量:220V/380V/3A/5A/10A/15A

動作力:50±10N

安裝調整:

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。

1、將拉繩開關固定在機架上。

2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

（注:對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）

工作電壓:48v/220V AV/380V AC+15%

負載電流:5A 響應時間<2ms
