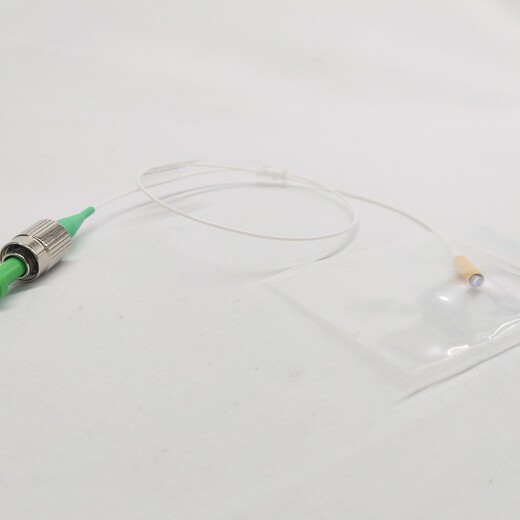

4×1泵浦合束器
4×1泵浦合束器產品描述
4×1泵浦合束器是一種N×1多模光纖組合器，是為高功率光纖激光器應用而設計的。它結合了N泵浦激光器集成到一個雙包層輸出光纖中。光纖類型可定制。
4×1泵浦合束器主要特點
高信號傳輸效率
高泵效率
波長不敏感
提供自定義配置
4×1泵浦合束器機械尺寸
C4: 70x12x8
C7: 100x15x10
4×1泵浦合束器性能參數
參數/試驗條件 Parameters/Test conditions | 小值 Min. | 典型值 Typ. | 大值 Max. | 單位 Unit | 備注 Note | ||
1 | 泵浦工作波長 Pump Operating Wavelength | 800 | 1000 | nm | |||
2 |
泵浦光纖 Pump Fiber | 纖芯直徑 Core Diameter | 105 | μm | 參考光纖編碼 Refer to fiber codes.
| ||
3 | 包層直徑 Cladding Diameter | 125 | μm | ||||
4 | 數值孔徑 Numerical Aperture | 0.22 | -
| ||||
配置 Configuration (Nx1) | 泵浦效率 Pump Efficiency (%)
| 額定功率 Power Handling (W, each port)
| |||||
5 | 光纖輸出 Output Fiber | x/125 DCF (x=6,10,…) | 3x1 | >93（Typ. 95） | 25 | ||
25/250 DCF | 7x1 | >93（Typ. 95） | 50 | ||||
20/400 DCF | 7x1 | >95（Typ. 97） | 100 | ||||
25/250 DCF | 19x1 | >88（Typ. 90） | 20 | ||||
20/400 DCF | 19x1 | >93（Typ. 95） | 50 | ||||
6 | 尾纖長度 Fiber Length | 0.8 | m | Each port 每個端口 | |||
7 | 工作環境溫度 Operating Environment Temperature | -5 | +70 | ℃ | |||
8 | 工作濕度 Operating Humidity | 5 | 95 | %RH | Not recommend in high humidity for long time. 不建議長時間在高濕度環境中使用。 | ||
9 | 儲存溫度 Storage Temperature | -40 | +85 | ℃ | |||
10 | 封裝 Package | C4, C7 | - | Handling power is different with PKG | |||
