一、CEMS排放監測系統 產品介紹

山東濟南新澤儀器有限公司生產的煙氣在線監測設備，數據采集采用PLC，包括模擬信號采集和狀態信號收集。在工控機內，根據溫度、壓力和流速等參數，將煙氣濃度換算成標態，并計算出各煙氣污染物的總排放量，生成符合客戶要求的報表，并實現遠程聯網監測；所提供的數據處理系統硬件能存儲不低于10年（取決于硬盤容量）的監測小時平均值、監測參數數據，并能檢索、打印和在屏幕上顯示出來；

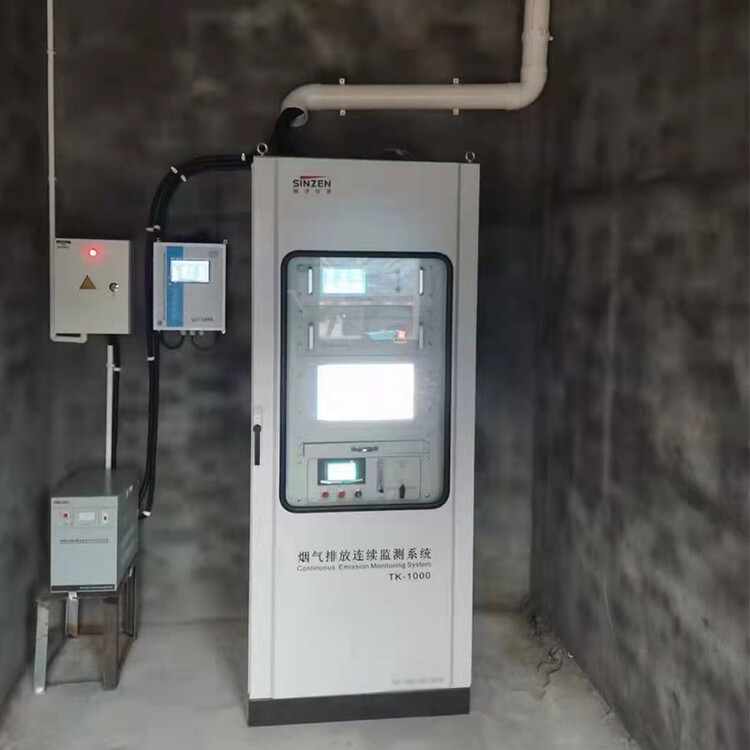

二、系統組成公司固定污染源CEMS排放監測系統系統由采樣探頭、粉塵儀、溫壓流一體監測儀、分析機柜、標準樣氣、管線等組成。其中采樣探頭、粉塵儀、溫壓流探頭安裝于監測點（煙道或煙囪），分析機柜安放于室內。樣氣通過采樣探頭、伴熱管線進入分析機柜，經由分析機柜內的預處理系統進入煙氣分析儀，測量SO2、NOX、氧含量等參數；粉塵儀用于測量粉塵濃度，溫壓流一體監測儀用于測量溫度、壓力、流速，測量信號通過電纜傳輸至分析機柜內的數據采集與處理系統；置于分析機柜內部的工控系統可實現實時數據的顯示、數據傳輸、數據儲存、歷史數據查詢、圖形數據分析、報表統計等功能。標準氣體用于校準分析儀表。

三、產品特點

⑴ 直接分析原樣，盡可能地保持煙氣物理和化學特性，樣氣具有代表性；

⑵ 反吹功能：CEMS的SO/NOx/O采樣探頭、煙塵儀發射端和接受端具有吹掃功能；能對探頭外表面和內部進行反吹，減少顆粒物附著。專li設計：螺旋氣流吹掃探頭內腔，消除探頭維護和已經被吸入探頭內腔的顆粒物：

⑶ 指示功能：數據采集與傳輸系統除了可以指示上述提到的自診斷和報警內容，還可以顯示分析儀在校正循環中、校正氣瓶低壓、過量的校正誤差等內容。

⑷ CEMS可長期無人值守；

⑸ 其它功能：主要分析儀器自診斷、自動控制、自動校準、系統網絡化、錯誤代碼指示等功能。

⑹ 數據處理系統：我公司自主研發的CEMS系統符合國家環保要求以及《火電廠煙氣連續監測系統技術規范》的數據采集、控制和處理系統。詳細情況參見數據采集、傳輸系統介紹。

⑺ CEMS具有高可靠性、安全性、可維修性和可擴展性。監測設備滿足兩套煙氣成分采樣探頭系統的運行要求，同時設計方案預留了一定的接口和容量。

⑻ 配置的軟件與系統的硬件資源相適應，除系統軟件、應用軟件外，還配置了在線故障診斷和殺毒軟件等。

⑼ CEMS設計的分析儀器和監測儀表包含了為日常維護人員檢修提供的電信號接口，地方便了技術人員檢修。⑽ 取樣探頭及過濾器可以自動反吹掃和遠程控制反吹掃，防止堵塞；分析系統具有自動和遠程標氣校核功能；分析儀器、采樣器、加熱器、伴熱管加熱器具有故障自動報警功能 。

⑾ 智能化：自動調零，量程超限報警，濕度報警，采樣頭溫度異常報警、冷凝器溫度異常報警、加熱溫度異常報警，低流速報警，主維護報警。

⑿ 儀器和系統日志功能，記錄系統的各運行狀態參數，為系統數據的準確性和可靠性作為溯源的基礎。⒀ 大屏幕觸摸屏工業控制計算機，頁面形象，操作簡單。

⒁ 采用電加熱控溫干法直接取樣方式，輔助環節少，可靠性高，能真實反映煙氣成分含量。

⒂ 系統具有自動標氣測試功能，可以自動完成系統校核功能（遠程校準或者半自動校準），減少維護工作量。

⒃ 采用工控機和PLC控制，自動化程度高，可采集系統的詳細狀態信息，可作為數據有效性審核的*有利資源。

⒄ 具有完善的維護提醒功能

⒅ 具備兩套數據庫，一套原始存儲原始的氣站數據，另一套存儲按照國家相關數據修正規范修正的數據。四、粉塵監測儀安裝注意事項粉塵儀安裝法蘭要與煙道壁保持垂直，光程在安裝前應根據安裝位置的實際尺寸進行確定。安裝法蘭共有四個螺孔，其中一組對角安裝螺孔的連線要與地平面相垂直。因安裝位置一般較高，要做好儀表防護措施，且外殼要可靠接地；

五、缺失數據的處理系統具有對缺失數據進行處理的功能。*正常運行達到或未達到720h，缺失數據后，數據采集和處理系統能自動處理缺失數據，對缺失數據的處理符合國家標準HJ/T76－2007的技術規定。
