關鍵詞 |
多用戶電表 |
面向地區 |
全國 |
參比電壓 |
380v |
電源性質 |
交流表 |
工作原理 |
電子式 |
結構形式 |
整體式 |
相數 |
三相 |
類型 |
電子式電能儀表 |

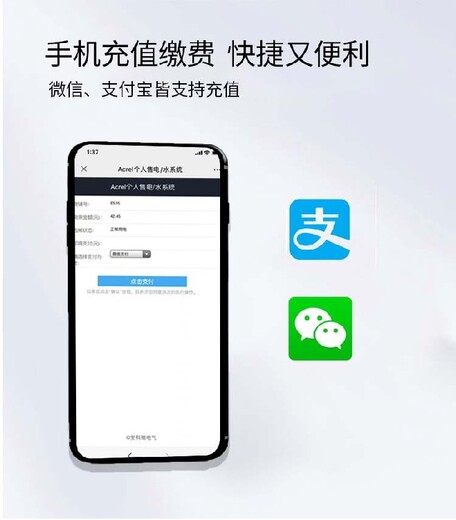

預付費能耗一體化平臺
預付費能耗云平臺的一體化，既可以管理商戶水電使用和費用收取，也可以隨時查看建筑的分類、分項、分區域、分部門等能源分析、類比等數據，掌握能源支出成本。
通信接口
ADF400L 系列主模塊多支持 3 路 RS485 通訊接口、1 路紅外接口、1 路 CE 以太網接口。
通信協議
本電能表 RS485 接口支持 MODBUS 協議、DLT645-2007 規約，以太網接口支持 MODBUS-TCP 協議。具體協議格式請參照相關協議標準，此處不再贅述。
MODBUS 通信地址說明
每個相鄰互感器接入用戶和三相用戶的地址間隔為 3，每個單相用戶的地址間隔為 1。假設表號為 1，有 4 戶互感器接入，4 戶三相直接接入，12 戶單相直接接入，則互感器接入用戶地址為 1、4、7、10，三相用戶地址為 13、16、19、22,單相用戶地址為 25、26、27、....36。表號可通過通訊設置，連接到同一總線上的表號不同，且表號的取值為（1、37 、73....）。
直接接入測量模塊
1、 可實現路 1 路三相 3*10（80）測量或者 3 路單相 10（80）A 測量;
2、 1 路有功電能脈沖輸出；
3、 三相工作狀態、脈沖及通信狀態 LED 指示；
