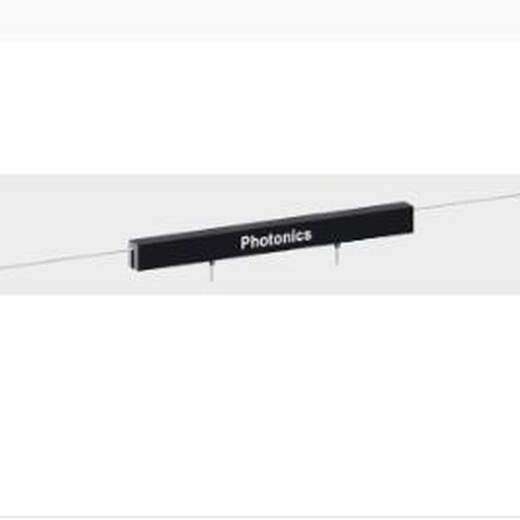

全光纖型偏振開關
產品介紹
ZG 偏振開關使對準在保持輸入偏振光纖軸上的輸入線性狀態轉換為在正交的輸出軸中的任意一個之間切換。例如，慢軸上的輸入可以在輸出端轉換為快軸，或者在快軸和慢軸之間進行調制。該裝置設計靈活，易于操作，僅需要一個控制電流源，用于需要控制正交態之間極化的應用。
特性
簡單電流控制
全光纖型
高回波損耗及PCB 兼容性
在線式開關
應用
偏振態切換開關
光纖傳感器測試和測量PM可變衰減器
可選擇在輸入端集成一個在線光纖偏振器，以提供高度線偏振狀態。
規格一(該版本允許在輸出光纖的任意軸之間切換，以實現單軸輸入。)
規格二(這個選項包括一個集成的光纖偏振器，在波片前面對準輸入光纖的慢軸。偏光片的作用是“清理”線性輸入狀態。)
性能參數
規格SPECIFICATION | 單位Units | 規格一 Option 1 | 規格二 Option 2 |
波長范圍Wavelength range | nm | 1300 - 1610 | |
插入損耗Insertion Loss | dB | <0.5 | <1 |
消光比Polarizer extinction ratio | dB | - | >30 |
回波損耗Return Loss | dB | >70 | >70 |
Maximum current | mA | 70 | |
大電壓Maximum Voltage | V | 10 | |
開關時間Switching time | s | <1 | <1 |
工作溫度Operating Temperature | ℃ | -5 to 70 | -5 to 70 |
貯存溫度Storage Temperature | ℃ | -40 to +85 | -40 to +85 |
光纖類型Fiber type | PANDA | PANDA | |
輸入&輸出光纖長度Input & Output Fiber Lengths | mm | 1000 | 1000 |
規格說明
1.器件將在全波長范圍內工作，在較長的波長上需要更高的電流才能實現開關。
2.選項2的插入損耗假設輸入極化沿軸對齊。損失不包括連接器。
3.消光比定義為輸入偏振器的PDL。
尺寸圖(所有的尺寸都是近似的，可能略有不同)
訂購信息
選項Option | 波長Wavelength | 連接頭類型Connectors | 光纖類型Cable type |
01- standard 02- polarizer | 15 – 1530 – 1610 nm 14 – 1480 - 1530 nm 13 – 1280 - 1330 nm | 0 – none 1– FC/SPC 2– FC/APC | 0– none 1– 900mm loose tube |
