Langer靜電放電耦合套組（IC測試系統）
品牌：Langer EMV-Technik
型號：P331-2 set
Langer靜電放電耦合套組（IC測試系統）P331-2 set介紹：
Langer靜電放電耦合探頭組中包含的場源產生快速電場的和磁場的靜電放電脈沖場（200 ps）。這些場可以確定地、可復現地加載在集成電路上，從而確定集成電路對靜電放電場的抗干擾性。
其背景是扁平元件組和電子設備的靜電放電場抗干擾性。這些設備要經受靜電放電測試（IEC 61000-4-2）。測試時與扁平元件組耦合的靜電放電干擾會產生除標準靜電放電脈沖場之外的快速電場和磁場（200 ps）。產生的場作用于扁平元件組的表面，并且能穿過集成電路的外殼。若這些場穿過集成電路，則在集成電路中產生干擾過程。
因此除了在集成電路引腳上的與電路耦合的靜電放電干擾之外，磁場和電場對集成電路的影響也是一個很主要的干擾途徑。

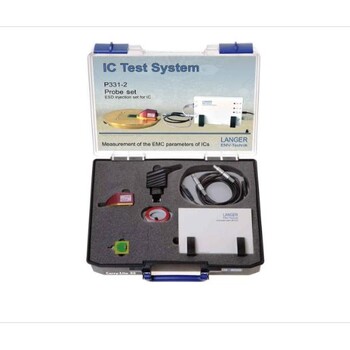

Langer靜電放電耦合套組（IC測試系統）P331-2 set配置:
1x P331-2, ESD 發生器
1x BPS 203, 猝發電站
1x BPS 203-Client, 控制軟件
1x SMA-SMB 1 m, SMA-SMB 測量電纜
1x HV FI-FI 1 m, 高壓電纜
1x FBK 12P 1m
1x USB-AB
1x NT Ex EU
1x P331 acc
1x P331 case, System case
1x P331 m
簡短的介紹：
P331-2 ESD發生器：P331-2型ESD發生器適合于按照IEC 61000-4-2/HMM標準，直接在集成電路引腳或通過耦合器在USB、LVDS、以太網等高速端口處進行有線ESD 耦合。
BPS 203猝發電站充當高壓電源和ESD檢驗的控制單元。它通過USB接口與用戶的PC相連接，并借助BPS203-Client軟件實現控制。
BPS 203-Client：BPS203-Client用于控制BPS 203猝發電站以及與其相連的受測物。該軟件要安裝在用戶的PC上。
