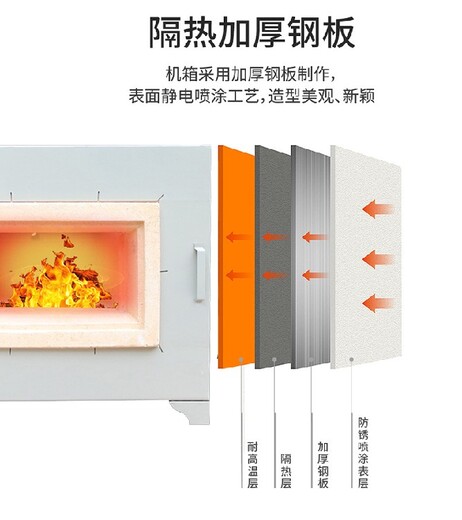

爐膛采用不銹鋼板制作，圍成加熱及熱風循環腔體，熱空氣在爐膛內流動，大大提高溫度均勻性。由于熱風的攪拌，加強了爐膛內氣氛的對流和均熱作用。爐膛和爐架為分離設計，爐膛置于爐架底部的承重滾輪上，前后可自由滑動。當爐膛受熱時，可沿長度方向自由伸長。為防止?fàn)t膛內熱氣泄漏，爐門處從內到外共設計2層密封。內層采用陶瓷纖維繩密封結構，外層采用硅橡膠密封圈密封，為延長其使用壽命，在爐膛口密封處設計有不銹鋼冷卻水套，用于冷卻降溫。門鎖采用多點手輪旋轉方式鎖緊機構，可以同時對門四周均勻鎖緊。另外爐門固定裝置安裝于爐膛端面，采用活動雙鉸鏈機構，可隨爐膛自由伸長而移動，密封效果更好。設備頂部設計有排氣煙囪，用于排放加熱過程中產生的大量廢氣及煙霧，可通過風門調節把手來控制排放流量。

在設計箱式爐時，為了便于系統的調試和維護，軟件在“系統配置”模塊中設置了“系 統參數調整”功能，在“實用程序”模塊中設置了“爐氣碳勢校正”、“合金系統計算”、“執行升溫工藝”等功能，使得在設備長期使用或大修后爐況發生變化時，操作人員對系統的調整和維護變得非常容易。

爐溫控制

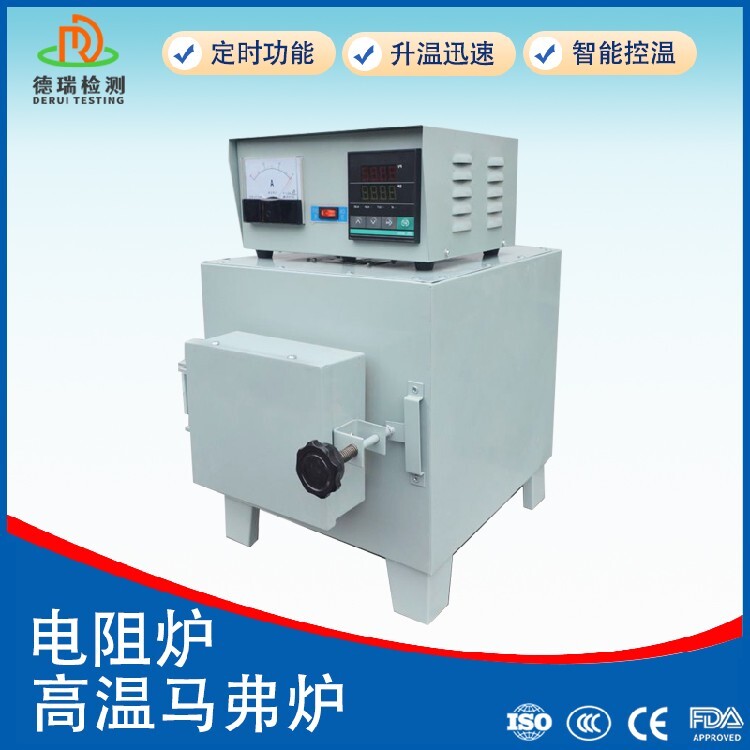

1、爐門加裝電熱元件，這樣可以提高爐門口處的溫度，改善爐子的溫度均勻性。高溫箱式爐是電阻絲加熱方式，在均溫性測試過程中，從測試數據中分析出某一面測試點溫度低，通過調整電阻絲的加熱電流，使?fàn)t溫的均溫性達到工藝要求。

2、沿爐子長度方向，合理布置功率（電阻絲），可在爐口處增加一些功率，也可采用分組分區控制方法。

3、設置風扇，強制爐子氣體對流，這樣可以地提高爐溫均勻性。

4、改善爐子外殼的油漆顏色，物體顏色不同，其輻射系數也不同，根據實驗爐子的外殼噴涂銀灰色或黑色漆，爐子外層空間散熱可下降。

5、改進溫度控制系統，采用適當?shù)臓t溫調節方法。采用PXR型溫度控制儀表，改變控制方式為PID連續控制方式，代替模擬儀表后，爐溫均勻性可滿足生產工藝要求。
