關鍵詞 |
跑偏開關,兩級跑偏開關,跑偏控制器,位置控制開關 |
面向地區 |
全國 |
額定電壓 |
380v |

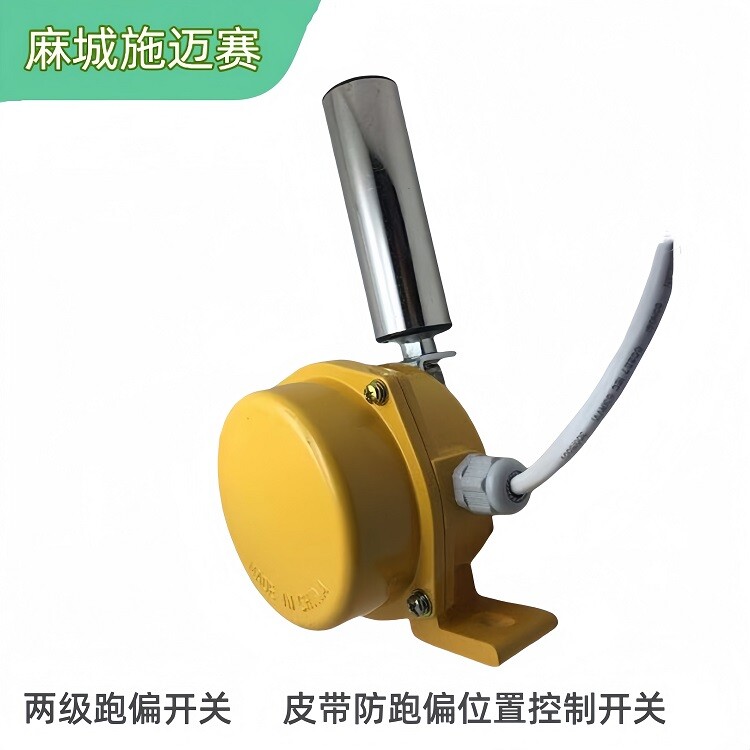

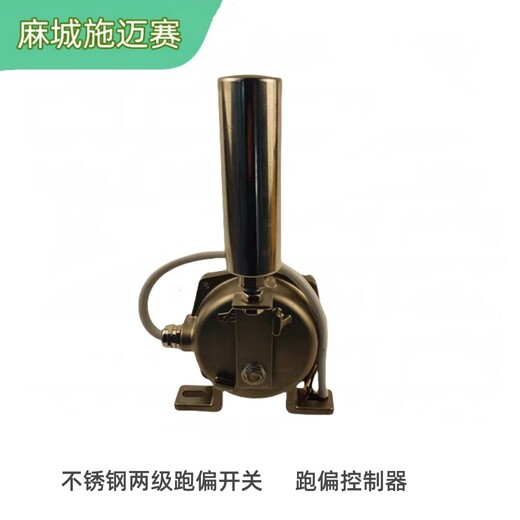

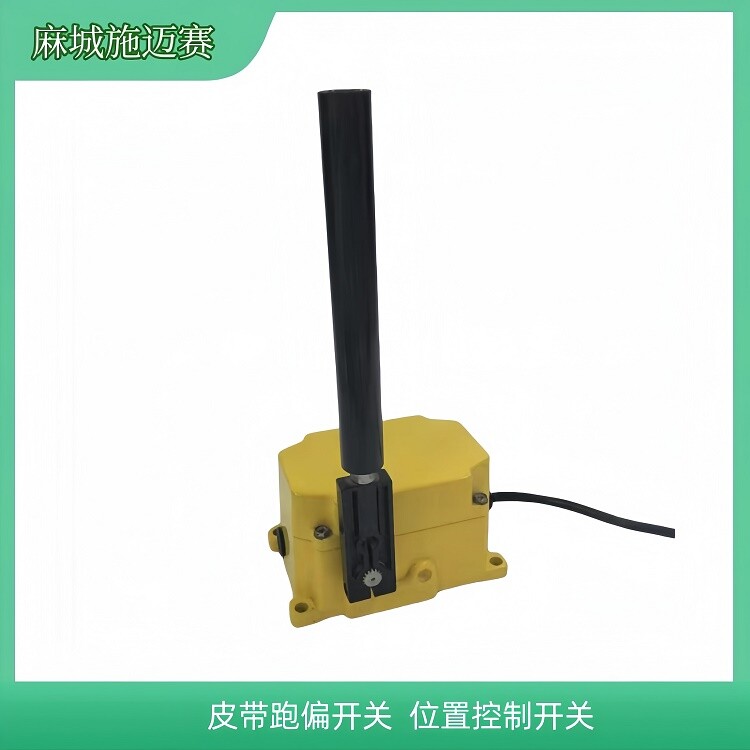

重載跑偏開關SP160T可對殼體內部的微動開關的角度進行調整，實現立輥小角度偏移即實現跑偏報警和停機功能。是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。使用跑偏開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。兩級跑偏開關在安全運行輸送系統里是*的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。
跑偏開關主要用于煤礦、碼頭、電廠、建材、化工、冶金等行業輸送散料用帶式輸送機。
工作原理
跑偏開關采用立輥式測偏結構,利用膠帶跑偏時產生的橫向位移使立輥偏轉，以立輥的偏轉角確定膠帶跑偏量。當偏轉角達到12 ? 時，1級開關動作，輸出輕跑偏報警信號；當偏轉角達到25 時2級開關動作，輸出跑偏停機信號。
用途：用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。是實現膠帶機控制的自動報警和停機的保護裝置。
兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化，達到保障、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于與調度的目的。
工作環境：
·無腐蝕金屬或破壞絕緣的氣體環境中
·環境溫度 －20℃～ 50℃
·相對濕度 不大于 80％（+25℃時）
·防護等級 IP67 符合 GB 4208-1993（≈IEC 529-1984）
工作原理：
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當運行中的膠帶發生偏離或扭曲時，則擠壓跑偏開關的立輥，并使之偏移，如偏移大于轉換角度時，輸出一組告警信號；若繼續偏移大于二級轉換角度時，則輸出一組停機信號。開關轉換信號可接入跑偏自動調整裝置，用于校正膠帶的偏移和扭曲。故障排除后，立輥?zhàn)詣訌?fù)位。
當發生輕微跑偏事故時（10°），兩級跑偏開關的組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（45°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
結構特點：
● 通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；
●封閉、防腐、堅固的鑄鋁外殼，防護標準IP65，可在惡劣環境長期工作；
●不需要在拆除動作桿下，即可拆掉蓋板進行維修；
●進口動作桿軸承，可長時在轉速4000轉/分下運作；
●動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出
使用與安裝
防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部滾筒0．3—2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。如果繼續偏離，觸動別一組開關，輸送機就會保護停機。
技術參數
開關觸點容量AC380V 5A
動作角度角度12° 報警信號，二級角度30° 停機信號；
防護等級IP66
外殼鑄鋁
重量3
四、應用范圍
⊙常規皮帶輸送機
⊙地下、索道支撐皮帶輸送機
⊙輪船裝卸系統
⊙堆垛、取料輸送機
⊙傾斜和梭式輸送機
⊙起重機/挖掘機起重臂限位
⊙裙邊給料機/輸送機
⊙重開極限開關
