關鍵詞 |
FJ-TLL-A,技術參數,應用范圍,安裝說明 |
面向地區 |
額定電壓 |
220v |
|
顏色 |
多種色系 |
帶閃爍指示燈FJ-TLL-A料流檢測器采用下垂鏈球與物料接觸的接觸檢測方式，當膠帶運送物料時物料推動鏈球并帶擺臂向一側偏移，表示膠帶上有料物。如果料流檢測器擺臂無發生偏移則說明無料物，此時LL-A輸出開關信號提供報警。按照接線不同，可作為有載信號或無載報警。
料流檢測裝置對于膠帶較寬、帶速較高時采用門式支架安裝， 如膠帶較窄、帶速較低時可采用單臂式支架 采用鏈球與物料接觸，減小了物料對檢測器的直接沖擊，延長了使用壽命 工作原理: A型料流檢測裝置采用下垂鏈球與物料接觸的 檢測方式。當膠帶運 送物料時，物料推動球并帶擺臂向一側偏移，若偏移角度大于20°時，內部開關動作，輸出一組開關信號。 B型采用有載式檢測。運行中的膠帶加載后，膠帶下沉，安裝在膠帶下面的檢測觸輪受壓并通過杠桿傳動使機內行程開關動作，輸出信號，實現檢測功能。 料流檢測器產品基本說明 本機用于膠帶輸送機輸送物料的檢測，可發出有載信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
技術參數:
輸出觸點:2常開2常閉
觸點容量:16A／250V／AC自清潔觸點。
動作角度:±20°雙向
極限角度:90°
重錘長度:可調
使用壽命:行程50000
環境溫度:-40℃~+60℃
防護等級:IP67
應用范圍
常規皮帶輸送機，地下，索道掛支撐皮帶輸送機，輪船裝卸系統，堆垛，取料輸送機，傾斜和梭式輸送機，起重機、挖掘機起重臂限位，裙邊給料機、輸送機，帶式輸送機，膠帶輸送機，電力，礦用，碼頭，鋼廠等適用
結構特性：
1、適用于膠帶較窄,帶速較慢的傳送帶檢測；
2、對于膠帶較寬,帶速較高時采用門式支架安裝；
3、如膠帶較窄,速度較低時可采用單臂式支架；
4、采用鏈球與物料接觸減少了物料對檢測器的直接沖擊,延長了使用壽命；
5、若選用單臂式支架,橫梁在箭頭指向處斷開,橫梁與支臂交接處加一斜拉角鋼；
6、鑄鋁外殼,重量輕,硬度高；
7,采用行程開關,使用壽命長。

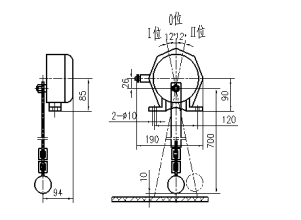

安裝說明:
檢測器安裝在溜槽出口附近，距導料槽出口2～3米左右，將組裝好的觸板、聯接板、開關用螺栓固定在橫管的座體上，將左右豎管與橫管用螺栓固定在一起，使豎管與擺桿平行。
橫管位置調整:檢測器位于膠帶中心，使檢測器擺桿垂直于膠帶平面，然后緊固上鎖緊器螺釘。
高度調整:
將下鎖緊器焊接在膠帶機的中間架上，將豎管插入下鎖緊器，根據膠帶機輸送物料的高度情況，調整觸板距膠帶面之間的距離（推薦距離50～100mm）。
