隨著激光加工等工業應用的發展，單臺光纖激光器輸出的功率已不能滿足日益增長的迫切需求。使用高功率光纖合束器能夠把多束高功率光纖激光幾何拼接為一束，從而提高輸出總功率。目前，公知的高功率光纖激光合束器一般為熔融拉錐型。該類合束器將與光纖激光器輸出尾纖匹配的光纖緊密拼接后，通過熔融拉錐的方式拉成一根較粗的光纖，并將輸入的多路光纖激光導入粗光纖中傳輸。該類光纖合束器的缺點是工藝復雜、需要配備較復雜的冷卻裝置和模式剝離器件、存在耦合損耗、成品率低、成本高昂、輸出光束質量較差等固有缺陷，目前熔融拉錐型高功率光纖合束器僅在少數實驗室應用，尚無大規模商業化產品。

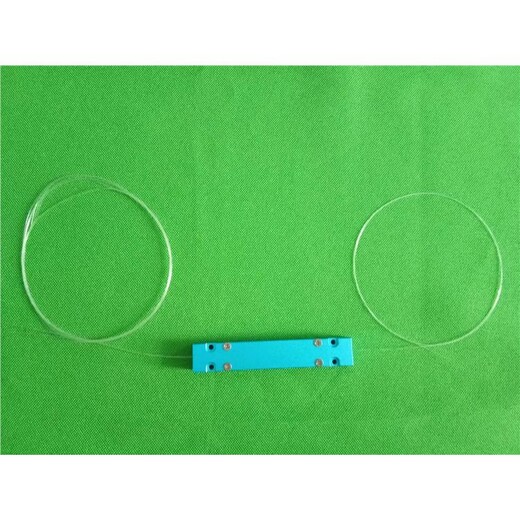

光纖合束器是在熔融拉錐光纖束的基礎上制備的光纖器件，它是將一束光纖剝?nèi)ネ扛矊?，然后以一定方式排列在一起，在高溫中加熱使之熔化，同時向相反方向拉伸光纖束，光纖加熱區域熔融成為熔錐光纖束。銘創光電可以提供Nx1、(N+1)X1系列不同光纖、不同功率的光纖泵浦合束器，泵浦輸出功率可達千瓦級。

根據構成方式分類，光纖合束器又可以分成兩類：不包含信號光纖的 N×1 光纖合束器和包含信號光纖的 (N+1)×1 光纖合束器。和 N×1 光纖合束器不同，(N+1)×1 光纖合束器中心的一根光纖是信號光纖。在制作過程中，N 根光纖緊密對稱地排列信號光纖周圍，中間的信號光纖用于信號光的輸入。N×1合束器既有功率合束器，又有泵浦合束器，其功能的不同取決于N路輸入光纖的型號，若N路光纖均為單模光纖或大模場光纖，則可以直接與N個激光器相連，用于提高激光的輸出功率，即為功率合束器;若N路光纖均為多模光纖，則與N個泵浦源相連，用于提高激光器的泵浦功率，即為泵浦合束器。

多模光纖合束器將多根光纖組成的光纖束逐漸收縮為單根與雙包層光纖尺寸相匹配的多模光纖，再與雙包層光纖連接。這種技術適用于多個帶尾纖的大功率二管同時泵浦。而且可以將光纖束中心的一根多模光纖替換為適于信號光傳輸?shù)膯文９饫w與雙包層光纖纖芯熔接，這樣泵光可以從多模光纖耦合到摻雜光纖內包層中，而信號光可以從中心的單模光纖耦合到纖芯中，從而可以實現環形腔的結構設計，使得耦合系統結構靈活，因此多模光纖合束器是一種非常有用的耦合器件。光纖合束器的好處都有高功率，低損耗，高穩定。

01　　光纖合束器的分類
根據使用功能分類，光纖合束器可以分為兩大類：功率合束器和泵浦合束器。
(1)泵浦合束器主要是將多路泵浦光合束到一根光纖中輸出，主要用來提高泵浦功率。
(2)功率合束器是將多路單模激光合束到一根光纖中輸出，用來提高激光的輸出功率。
(N+1)×1合束器均為泵浦合束器，主要用于光纖放大系統中。該合束器中間的單模光纖為信號光纖，用于信號光的傳輸，環繞在其周圍的 N 路多模光纖為泵浦光纖，用于泵浦光的傳輸。這種合束器通常用于MOPA結構。
