DFB光纖激光器

簡介

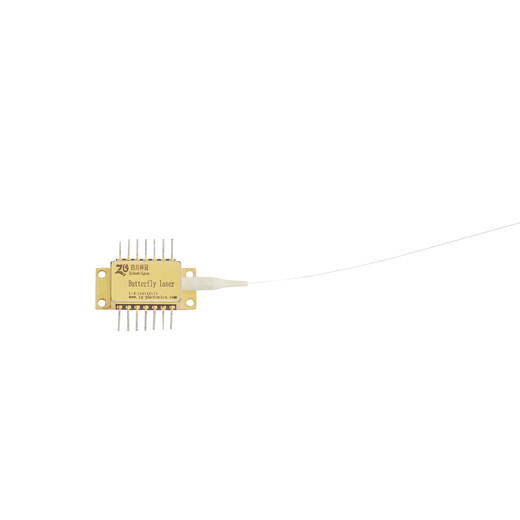

       溫控尾纖激光器系列，采用量子阱結構的DFB激光器，內置半導體制冷器，的激光焊接工藝實現蝶形（butterfly）尾纖式封裝，結構緊湊，體積小，在光纖通信領域得到廣泛應用；半導體制冷器溫度控制下，激光器功率高穩定、波長高穩定的優勢，使得激光器在光纖傳感器領域得到廣泛應用。

特性

采用進口量子阱結構DFB半導體激光器芯片

波長穩定

高輸出功率

氣密性溫控封裝

封裝形式：BF14 尾纖式、TF8 空間式、TO39 及其他定制

應用

光纖氣體檢測系統

氣體檢測用無源器件生產檢測

額定極限工作條件

參 數

Parameters

符號

Symbol

參數值

Value

單 位

Unit

激光二極管正向電流

Forward current of laser diode

If(LD)

100

mA

激光二極管反向電壓

Reverse voltage of laser diode

Vr(LD)

2

V

背光探測器工作電流

Operating current of backlight detector

If(PD)

2

mA

背光探測器反向電壓

Operating voltage of backlight detector

Vr(PD)

20

V

致冷器工作電流

Operating current of refrigerator

ITEC

2.4

A

致冷器工作電壓

Operating voltage of refrigerator

VTEC

2.9

V

工作溫度

Operating temperature

Topr

-20～+70

℃

儲存溫度

Storage temperature

Tstg

-40～+85

℃

引線焊接溫度/時間

Lead welding temperature/time

Tsld

260/10

℃/s

技術參數：（測試環境溫度為25℃）

參數

Parameters

符號

Symbol

測試條件

Condition

小值

Min.

典型值

Typ.

大值

Max.

單位

Unit

出光功率

Parameters

PO

CW

3

10

mW

閾值電流

Optical power

Ith

CW

?

12

18

mA

工作電流

Threshold current

Iop

CW, 5mW

-

?

100

mA

工作電壓

Operating current

Vop

CW, 5mW

?

1.5

2.0

V

斜率效率

Slope efficiency

η

CW, 5mW

0.05

0.1

?

mW/mA

峰值波長

Peak wavelength

λp

CW, 5mW@25℃

λc -1

λc

λc+ 1

nm

波長穩定度

Wavelength stability

λs

CW，5mW@25℃

-0.1nm

+0.1

dB

邊模抑制比

Side mode suppression ratio

SMSR

CW, 5mW

35

?

?

nm

光譜寬度(20dB)

Spectral width(20dB

?λ

CW, 5mW

?

0.2

nm/℃

波長隨溫度變化漂移系數

Wavelength drift coefficient with temperature

Δλ/T

穩定工作電流Steady operating current

0.1

nm/℃

波長隨電流變化漂移系數

Wavelength drift coefficient with current

Δλ/I

穩定工作溫度Steady operating temperature

0.01

nm/mA

熱敏電阻

Thermistor

Rth

Ttherm = 25oC

9.5

10

10.5

k?

氣體吸收參考表

氣體成分

Gas component

吸收波長

Absorption wavelength

O2

761nm、764nm (VCSEL)

HF

1268.7nm、1273nm、1278nm

H2O

1368.59nm、1392nm

NH3

1512nm

C2H2

1532.68nm

CO

1567nm

H2S

1578nm

Co2

1580nm、2.0um

C2H4

1620nm、1627nm

CH4

1647nm、1650.9nm、1653.7nm、1660nm

HCl

1742nm
