關鍵詞 |
工作原理,技術參數,安裝說明 |
面向地區 |
額定電壓 |
220v |
|
顏色 |
多種色系 |

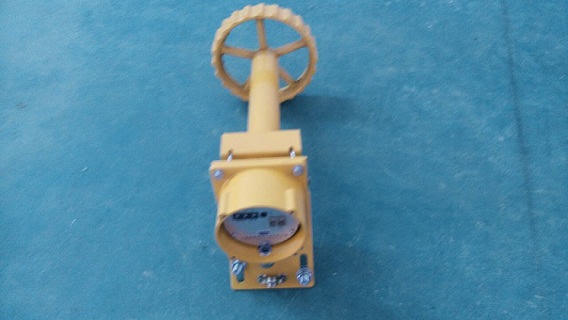

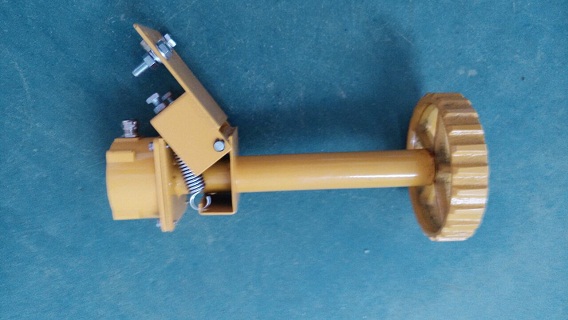

非接觸打滑檢測器GH-DH-3是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。
工作原理：
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
特點：
1、非接觸式，無易損原件，使用壽命長；
2、防護等級高，密封性好，可防水、放塵，防凝露；
3、高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；
4、外殼經過烤漆噴塑處理，耐腐蝕性強；
5、一體式設計，安裝方便，實用簡單，兩螺栓固定；
6、采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；
7、雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8、4~20mA 模擬量輸出
9、輕、重報警雙開關量輸出
10、采用高接點容量繼電器輸出
技術參數：
使用環境條件：環境溫度：-15～+65
相對濕度：不小于80%
工作電壓：AC 220V±10% 50HZ
整體功耗：<15W
測速范圍：20～999轉/分鐘；帶速 0.6～9.9米/秒
觸點容量：二線開關 1A /220V ； 四線開關 /380V （購買時注明）
開關形式：常閉型（可選常開型）
防護等級：IP67
安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積大于開關感應面（出廠時已配感應面）
