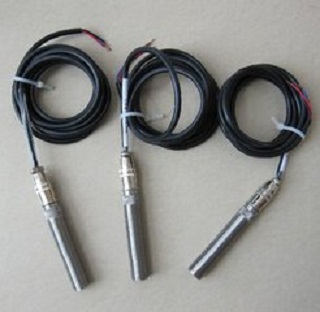

速度傳感器IBY2420PA是一種速度傳感器，它和速度監測裝置G22025Q2H6;220VAC

控制箱檢測儀配套使用，是一種非接觸式膠帶速度檢測儀，安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不ling造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。

速度傳感器IBY2420PA對解決以下用途提供了經濟的方式，如皮帶打滑、皮帶斷裂、動軸剪切和過載等?？梢杂糜谄л斔蜋C，吊桿提升，螺旋推進、研磨、破碎、泵、離心干燥機等設備的速度檢測。用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。

采用紅外線檢測和CPU微處理機技術，對輸送機皮帶的各種不同的速度進行實時監測、顯示、當膠帶發生打滑時給予報警的控制和保護，他具有反映速度快、誤差小、調整靈活、使用方便，保護性能優良的特點。

主要技術指標:

1.適應檢測帶速:0∽9.999m/s

2.可檢測的速度打滑率: 0∽ 轉速0∽1500r/pm

3.傳感頭傳輸距離≤1000m

4.傳感器滾筒與膠帶線速度誤差為0.1%

5.繼電器運行壽命:10萬次.

6.觸點容量:AC220V 3A

7.供電電壓: AC220V 50Hz

8.防護等級:控制箱IP54;傳感器IP65

9.帶速顯示范圍: 0∽9.999m/s

10.保護投入延時時間,隨意\可調.

使用方法:

一、用途

本機由傳感頭和控制箱兩部分組成，采用紅外線檢測、微機采樣處理技術，可實現下述功能:

1、顯示膠帶機運行過程中的即時速度；

2、輕打滑報警；

3、重打滑報警；

4、低速抱閘（用于上運膠帶機）；

5、超速保護（用于下運膠帶機）；

6、正常運行狀態顯示。

二、使用條件

1、環境溫度:20℃~+60℃；

2、相對濕度:不大于85%；

3、大氣壓力:80~110kpa；

4、不得在交流235V以上長期工作。

安裝與接線

（一）安裝

1、將傳感頭安裝在下膠帶上面（見圖1）；

2、控制箱現場安裝在與傳感頭距離較近且振動較小的

壁上。

接線

打開控制箱門。儀表下部為接線端子，如圖所示；

信號:傳感頭信號輸入端；（接黑線）

DC12V；傳感頭供電輸出端；（接棕線）

地:傳感頭電源地線；（接蘭線）

J1閉（開）:低速輸出繼電器常閉（開）點；

J2閉（開）:重打滑輸出繼電器常閉（開）點；

J3閉（開）:輕打滑輸出繼電器常閉（開）點；

J4閉（開）:正常運行輸出繼電器常閉（開）點；

J5閉（開）:速輸出繼電器常閉（開）點；

公共端:所有繼電器輸出公用接線端；

電源220V:接220V交流電源。

五、控制箱鍵盤操作說明

1、數碼顯示及鍵盤修改

（1）數碼顯示:

第1位為（9）時為測速狀態，后四位顯示膠帶即時速度。同時，反映該運行狀態的指示燈亮。

（2）數碼顯示在修改狀態下；

按下“修改”鍵時，位數碼開始“跳動”，此時可輸入鍵盤上0—3中的任何一個數值，此數值表示后四位欲設置的各帶速狀態極限值的編號、其對應關系為；

1、鍵盤的操作:

（1）修改:按下此鍵時，進入修改狀態。在完成一個狀態極限值的設定時，需按下此鍵，進入下一個狀態極限值的設定。

（2）數字鍵:在修改狀態下，對應位閃爍時，按下相應的數字鍵，才能輸入數據。

（3）“↑↓”鍵:通過“↑↓”鍵，可使閃爍位左右移動。

（4）確認鍵:在完成全部數值設定后，按確認鍵，進入測速狀態。也可等待12秒后，自動進入測速狀態。

本儀表具有延時輸出功能，在膠帶機啟動0-12秒內無信號輸出，啟動后12秒，方輸出信號。
