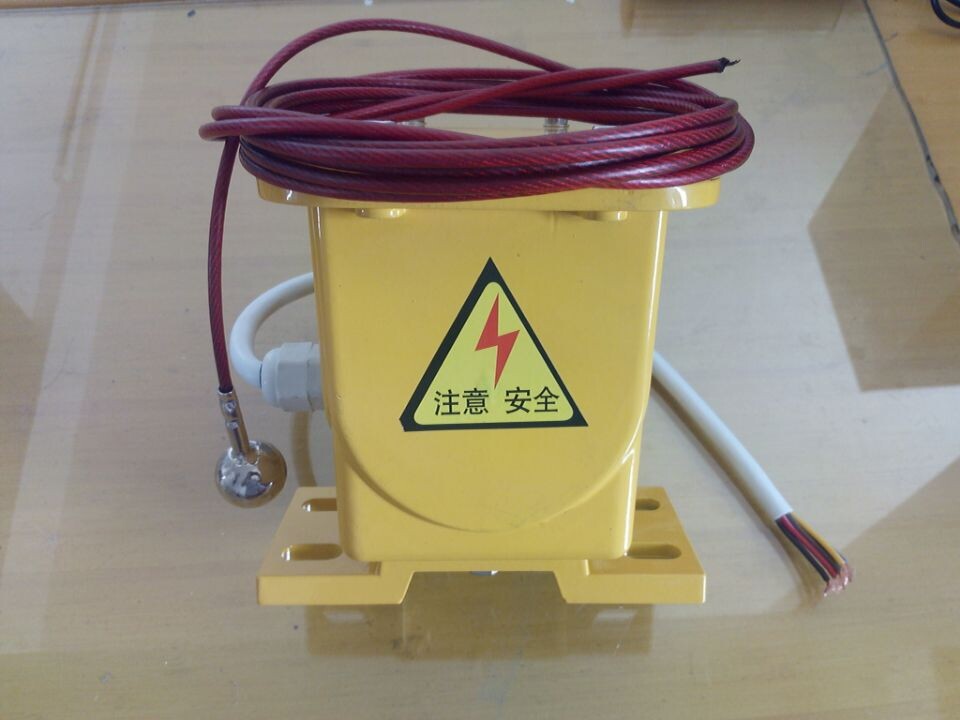

縱向撕裂控制開關XTD-PSA-T4用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。

工作原理:

在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端帶有鋼球插入撕裂開關的定位槽內，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩脫離撕裂開關殼體，避免膠帶上的撕裂部分或凸出物料在拉動鋼絲繩時造成撕裂開關或安裝支架的破壞。鋼絲繩脫離撕裂開關體后，撕裂開關輸出開關信號（并瑣定動作狀態）該開關信號可供程控系統或停機用。當事故排除后，再次將鋼球插入撕裂開關的定位槽后，開關復位。

使用條件:

1. 海拔高度低于2000m

2. 環境溫度:-35℃—+60℃

3. 相對濕度:不大于95％

4. 防護等級:IP65

5. 供電電源:電控箱AC220V 50Hz

6. 輸出接點數量:一組轉換觸點

7. 輸出接點容量:AC220V 5A

8. 絕緣電阻:≤20MΩ

9. 絕緣電壓:AC1000V試驗1分鐘

結構特點:

1.觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

2.鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

3.技術準確，工作穩定。

4.計數開關的預置數可根據用戶需要進行設置。

縱向撕裂保護開關安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

安裝與調試:

1、撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。

2、掛上攔索，一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。

3、收緊雙方支架中間孔內的攔索然后扣死索扣。

4、攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。

5、膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。

技術參數:

開關觸點數量:2常開、2常閉

開關觸點容量:AC 380V 3A

控制箱供電電壓:AC 220V 50HZ

防 護 等 級:IP65

復 位 方 式:手動按鈕復位

使 用 環 境:工作溫度:－30～+40℃

相對濕度:≤90%（25℃時）
