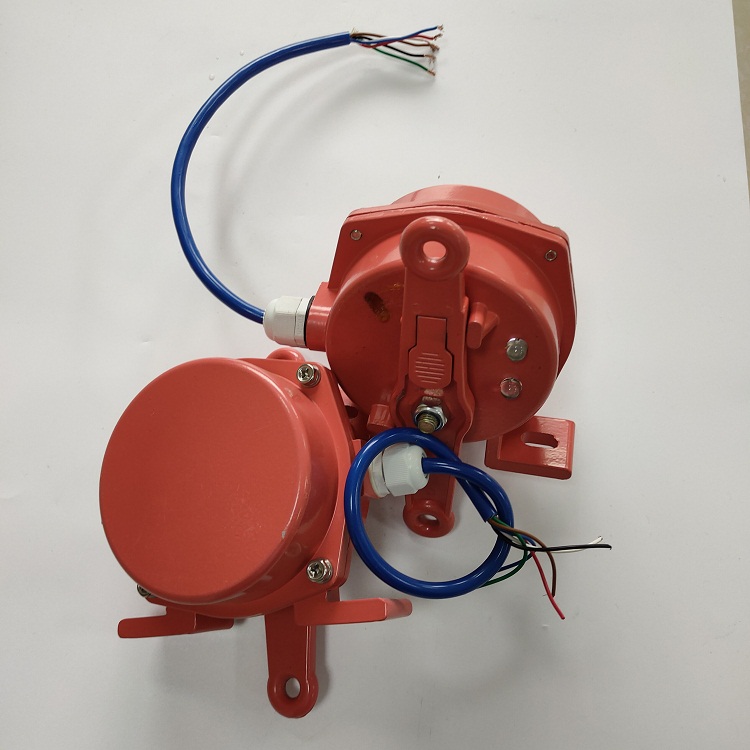

拉繩開關TA-12Y-40俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。產品適用于電力、煤礦、建材、碼頭、冶金等行業,從事散料輸送的帶式輸送機。

拉繩開關主要用于帶式輸送機安全保護及防止膠帶對周邊人員造成傷害，如下:

A緊急停機→當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可 以將膠帶機停下來，避免人身或設備事故的發生。

B禁止啟動→當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了。

拉繩開關工作原理

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。

拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。

拉繩開關采用稱勸式凸輪結構，當拉動拉繩開關的任意一側或同時拉動兩側繩索時，均可驅動凸輪，使開關動作轉換，發出停機，報警信號。采用手動復位方式的雙向拉繩開關，當故障排除后，操作者須手動操作復位桿，方能使本機恢復正常工作狀態。

拉板與殼內凸輪通過主軸連接，當帶式輸送機設備出現故障時，現場人員就可及時拉動開關兩邊繩索使其帶動殼內凸輪轉動，當轉角大于20°時，凸輪壓動行程開關進入工作狀態，發出停機信號，來達到預防和控制設備及人身事故的發生。

機械式拉繩開關對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及其它傳動機械出現故障時，能在設備任意位置停機。能及時有效的保護設備和人身安全，避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

拉繩開關工作原理

當發生危及人身與設備安全的故障時，拉動繩索，繩索牽引力使雙向拉板左、右轉動，連接在轉動軸下方的梅花凸輪隨之轉動，使限位開關動作。限位開關由常閉狀態變成斷開狀態，向控制系統發出報警信號或迫使運行中的皮帶機立即停車（現場聯鎖），保護人身與設備安全。

1 拉繩開關的選型與安裝

拉繩開關主要是帶式輸送機在緊急情況下停機的一種保護裝置，在發生緊急情況時可以通過拉繩開關實現對帶式輸送機的快速停機。現階段的帶式輸送機使用*多的拉繩開關是無源機械式雙向拉繩開關。在開關設置安裝時拉繩開關固定安裝在帶式輸送機兩側支架上，其中要注意保持間隔（約40m），彼此兩側之間系上拉繩。在帶式輸送機發生意外情況或緊急事故時，設備操作人員可以在帶式輸送機沿線拉動拉繩，使拉繩開關控制帶式輸送機，實現緊急停機。

1.1 拉繩開關選型原則

①要根據拉繩開關不同的應用設備，盡量選擇動作靈敏度（操動力）符合設備操作標準的拉繩開關。一般來說，動作拉力一般在100～400N的拉繩開關產品比較符合常規帶式輸送機的使用要求。

②要選擇帶就地動作狀態指示的拉繩開關產品。在實際的設備使用過程中，需要拉繩開關顯示出動作狀態，比較的開關還帶有聲光顯示。顯示明顯的開關在設備維修、檢查時比較方便，節約時間，減少維護成本。

③要根據現場設備實際運行情況和運行條件，選擇那些可以實現自動復位或手動復位的開關產品。如果設備在工作運行時現場的操作人員較少，而且皮帶傳輸距離較長，應該選擇那些能夠自動復位的開關。在選擇自動復位的開關設備時，盡可能選擇那些具有動作捕捉記錄的開關設備，這樣在設備運行發生故障或突發情況時，可以為維修技術人員分析故障原因提供詳細的現場資料。

1.2 安裝方法及注意事項

①根據產品特性選擇合理的安裝間距、配置粗細合理的鋼絲繩，鋼絲繩的托架要求盡量光滑、托架間距不宜太長（托架間距一般應選擇在2～3m）。部分廠家聲稱其產品安裝間距可達100m甚至更長，但實際工程中應盡量控制在50m之內，避免過長的拉繩由于自重過重、阻力過大，影響操作、影響開關的復位。拉繩并非越粗越好（一般鋼絲拉繩的直徑不必也不宜超過5mm），應該與開關動作操動力大小匹配，事實上過粗過重的鋼絲拉繩會造成開關處于半動作狀態，不但容易誤動、而且容易造成開關機構元件勞損。

②要根據設備開關產品的相關技術要求，合理調整動作靈敏度。在調節操動力的大小時，需要對現場環境條件加以綜合考慮，尤其是設備震動、戶外風吹等外界因素，此外還要注意皮帶傾斜坡度、開關的安裝間距、拉繩重量等因素對操動力的影響。

③開關的鋼絲拉繩不要過緊，如果拉繩過緊就會造成輕微觸碰引起的開關誤動。同時安裝時還要考慮工作環境溫度對拉繩的影響。一般在實際使用時應當保持拉繩松緊度適宜，在側向拉開15～25cm的距離時能夠使拉繩開關啟動就可以。

④要在皮帶機的雙側安裝拉繩開關。這種安裝方式可以*大限度緊急操作的便利性，也能夠提高設備運行的安全性。

⑤要選擇合適的安裝高度。高度的選擇要根據現場的實際作業情況，考慮操作控制人員的便利使用，能夠實現快速反應控制就行。

⑥接線方式要恰當合理，盡量減少線纜的不合理使用，提高連接效率，開關的連接質量。在復雜的接口接線時，要采用簡潔的串聯接線方式，開關口的有效連接。
