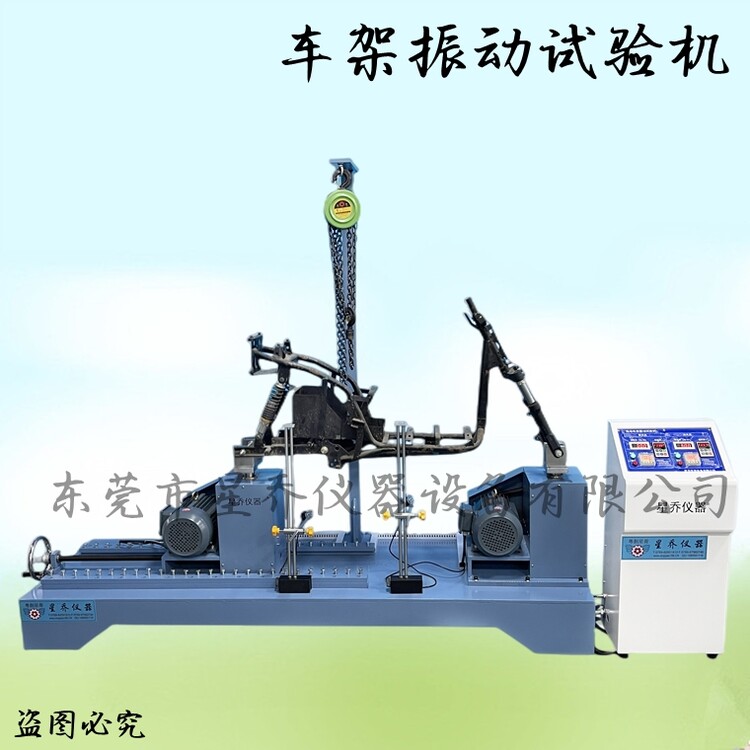

XQ-5231車架前后叉振動試驗機

車架上下振動試驗機 車架前后振動試驗機 車架垂直振動試驗機

一、車架前后叉振動試驗機適用范圍；

規定要求GB-17761-1999中6.2.2.2中規定使用QB 1880 6.4.2標準進行設計制作，同時滿足依據GB14746-2006，GB3565、 QB2176、JIS9401  標準設計制造，規范要求針對自行車前叉振動強度測下視察前叉的破壞情況，如變形、斷裂等。車架振動試驗機用于車架/前叉組合件沖擊試驗。將裝入軸承的后叉端通過固定軸固定于測試臺上，完全模擬車架的原尺寸，在范圍內施加測試力,設定振動次數,觀察經試驗后車架的緊固情況。

二、車架前后叉振動試驗機測試標準；

依據GB14746-2006，GB3565、 QB2176、JIS9401  標準設計制造

三、車架前后叉振動試驗機主要參數；

1、振動方式：滾筒式雙振動方式

2、振動位置;前叉和后叉雙振動

3、振動頻率：可調（或依要求）

4、振幅：見參數

5、傳動方式：交流馬達2HP

6、適用范圍：20″-28″車架或47-63CM

7、控制方式：馬達控制振動

15、分辨率： 1 N

16、計數誤差：1％F.S

17、速度誤差：1％F.S

18、工作電源：A C 380V50HZ

19、外形尺寸：約2020 * 815 *1750mm

四、車架前后叉振動試驗機結構；

1、本機由機架、夾緊及調節裝置、采集器及控制器測試附件組成，采用傳感器和控制器做為主要器件，具有較高的精度和穩定性。

2、使用快速穿式變換負荷量，可試驗在不同負荷量時的產品性能。

3、依據：GB3565、QB 1880. QB2176、JIS9401  標準設計制造

4、動力源：進口精密變頻馬達

5、測試次數：任意可調

6、計數器：0-999,999次任意設定,自動顯示試驗進程,自動保留測試結果

7、停機：達到次數或試件中途損壞,自動停機,并保留試驗次數

8、微動開關：附有安全微動開關,測試物損壞時,自動停機設施

9、機座：采用鋼構特別設計,適用于各種尺寸、形狀的車架,是種多功能測試臺

10、水平腳：前后左右有水平調整腳,可調水平

11、外觀：靜電噴塑,電鍍硬鉻處理

五、車架前后叉振動試驗機注意事項；

1、車架前后叉振動試驗機在準備測試之前請確保支架是有螺絲松動等像現，如發現有松動在測試之定打緊。

3、車架前后叉振動試驗機測試時，嚴禁旁邊站人。

4、機械傳動部位定期保養，需加上潤滑油。

6、車架前后叉振動試驗機嚴禁用副腐蝕液體物去擦，選擇用防銹油
