高溫老化房武漢高溫老化試驗室結構設計

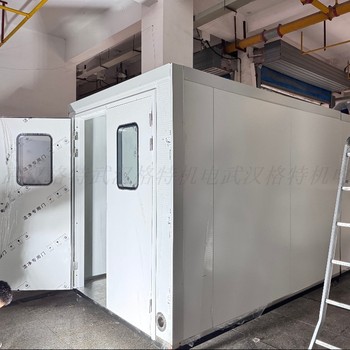

房體結構

房體采用保溫性能優良的材料構建，常見的有雙面彩鋼保溫庫板（EPS 板、聚氨酯板或巖棉板）。板材厚度根據實際需求與客戶要求選定，一般有 50mm、60mm、70mm、100mm 等規格，彩鋼板厚度有 0.326mm、0.5mm 等。庫體以鋼架結構為支撐，鋁型材或不銹鋼板包邊，接合處打密封玻璃膠，確保良好的密封性與美觀性。地面處理依客戶需求而定，部分需做防靜電處理，防止靜電對測試產品造成干擾。例如，在對精密電子元件進行老化測試的老化房中，地面采用防靜電地板，有效避免了靜電危害。

加熱系統

加熱系統通常采用電熱器加熱，加熱器置于老化房頂部循環風道中，四周包裹防火隔熱材料。采用 PID 溫度模塊控制，可根據室內溫度波動自動調節加熱器功率。當室溫需快速升至設定溫度時，加熱器全功率運行；接近設定值時，降低功率，實現控溫。同時，加熱器配備過熱保護裝置（EGO），防止因過熱引發安全事故。以某大型老化房為例，其加熱系統可在 30 分鐘內將室溫從常溫提升至 80℃，并穩定保持在設定溫度 ±0.5℃范圍內。

通風系統

通風系統由循環系統、超溫排風系統及配套風道組成。循環系統通過循環風機和風管使房內空氣強制循環，溫度均勻分布。超溫排風系統在溫度過高時啟動，排出過熱氣體。發熱量小的產品采用電動百葉自動負壓排風，發熱量大的則使用低噪音風機排風，通過變頻器控制轉速。風道設計符合《通風與空調工程施工質量驗收規范》GB50243 - 2002 標準，確保通風效果良好。如在對高發熱量的電源模塊進行老化測試時，通風系統可有效排出熱量，維持穩定測試環境。

控制系統

控制系統是高溫老化房的核心，采用兩級 PID 調節加熱量，控制測試區溫度。溫度控制器實時滾動顯示測試區溫度，有立負載時，還可監控負載區溫度，防止溫度過高。同時，具備超溫報警、風機故障報警、無風報警、室內煙氣感應報警等多種保護功能。部分老化房還可選配 PLC 控制，實現更復雜的控制邏輯與自動化操作。例如，操作人員可通過控制系統設定升溫速率、保溫時間等參數，系統自動按照設定程序運行，并在出現異常時及時報警，保障測試安全進行。
