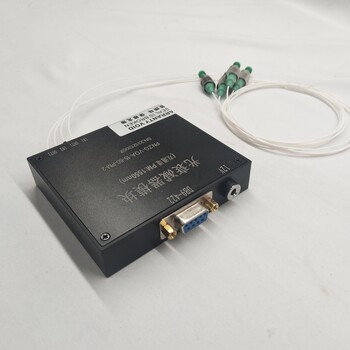

多通道MEMS光衰減器模塊
光衰減器模塊
光衰減器模塊特性
高穩定性
高可靠性
低插入損耗
反應迅速
光衰減器模塊應用
傳輸光功率高
光路功率平衡
信道傳輸均衡
一、光衰減器模塊光纖指標
工作電壓（V） Operating voltage（V） | 8-12V(or 5V) | |
工作波長（nm） Operating wavelength（nm） | 1260-1650 or 980nm/1064nm | |
中心波長（nm） Center wavelength（nm） | 1310/1550/1064 | |
衰減范圍（db） attenuation range（db） | 0-60 | |
插入損耗（dB） Insertion loss | 0-30 | ≤1.2 |
0-40 | ≤2.0 | |
0-60 | ≤2.5 | |
衰減穩定度（db） Attenuation stability（db） | ±0.04(max) | |
回波損耗（db） Return loss（db） | ＞ 55 | |
工作溫度（℃） Operating temperature（℃） | - 20～60 | |
儲存溫度（℃） Storage temperature（℃） | -40～80 | |
連接器類型 Connector type | 可選 Optional | |
尾纖長度 Pigtail length | 根據客戶要求定制 Can be Customized | |
控制協議 Control agreement | RS232 | |
通道數 Channel number | 可定制 Can be Customized | |
物理尺寸(長X寬X高）Dimensions(LXWXH） | ||
4通道及以下 1-4CH | 86X77X18 mm | |
8通道及以下 5-8CH | 100X90X22mm | |
16通道及以下 9-16CH | 170X100X28mm | |
二、光衰減器模塊接線定義
功能 Function | 引腳 Color | 功能定義 functional definition |
供電電源 Positive
| 紅色 red | 電源正極 Positive pole |
黑色 black | 電源負極 Negative pole | |
串口RS232 Serial port RS232
| DB9-2 | TX |
DB9-3 | RX | |
DB9-5 | GND |
三、光衰減器模塊控制方法
1.串口配置
串口選項 serial port options | 數據設置 Data set |
波特率 Baud rate | 9600 |
停止位 Stop bit | 1位 1 Digital |
數據位 Data bit | 8位 8 Digital |
奇偶效驗 Parity Check | 無 No |
是否十六進制發送 Whether to send in hexadecimal format | 是 Yes |
