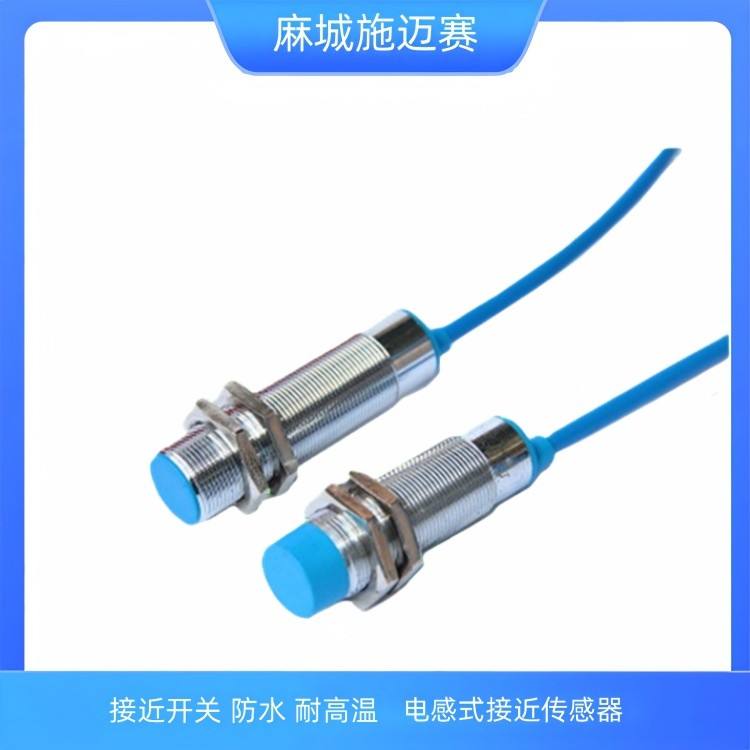

接近傳感器LJ18H3-8-21BX接近開關是一種無觸點工業自動化配件產品，用于PLC控制系統中，可以以實現非接觸式檢測、控制并輸出開關量信號來控制設備的新型開關元件。它的工作原理主要是利用金屬進行檢測，當開關接近到某一金屬物體時即發出感應信號。當金屬目標接近這一磁場不變成，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。接近開關是我廠的主打產品，一直在市場中專主導地位，因為客戶想要的，我們都為客戶想到了，我們不僅能提供的產品，價格定位更合理，讓每位用戶放心，踏實的使用。

工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活

麻城施邁賽主營產品：接近開關、光電開關、雙向拉繩開關、兩級跑偏開關、打滑開關、速度開關、限位開關、聲光報警器、氣缸磁性開關、防爆磁性接近開關、傾斜開關、縱向撕裂開關、井筒磁開關、熱電偶溜槽堵塞開關、礦用防爆電氣、電廠輸煤系統，永磁感應器|雙向拉繩開關|兩級跑偏開關|打滑檢測器|磁開關|電廠輸煤系統傳感器等七大類、50個系列、2000多種規格。
----------------------------------------------------------------------------------------
產品特點

1、放大電路一體式設計,

2、內部元件全部采用進口件,

3、高可在150℃的惡劣環境中應用,

4、使用壽命長、高可靠性,

5、浪涌,過載,逆極性保護功能,

6、防水等級:IP67,可在水中應用

7、安裝方式:埋入式,非埋入式,

8、檢測距離:可調（單位mm）

9、輸出方式:NPN/PNPNO/NC,

10、電源電壓:10-30VDC,AC220V

11、外形規格:M12/M18/M30*1*51mm,

12、環境溫度:-25…150℃

13、外殼材料:鎳銅合金

14、連接方式:2m硅膠電纜


應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。

接近開關使用注意事項：
1、直流型開關用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。

2、兩線制開關負載再接至電源，若直接連接電源會使開關損壞。

3、開關不得超過額定技術參數使用。

4、嚴禁通電接線，嚴格按接線圖上色標接線?？紤]到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單金屬管屏蔽。

6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請在開關斷接干擾脈沖抑制器件。

7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。

8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀

 使用接近開關需注意：

1.請不要用在日光下或水濺的地方，本產品盡量避免用在戶外

2.請不要將接近開關的電線靠近電力線、高壓線，為防止誤動作和破損，請單設置金屬配管進行配線

3.請不要過分的拉扯電線

4.請不要使接近開關受強烈沖擊

5.請不要將接近開關用在有化學溶劑的環境，比如：強堿、強酸

6.請不要過分的用力緊固，緊固時請加用墊圈

關于接近開關維護保養：

為了使接近開關長期穩定工作，和一般的控制機器一樣，請進行下列定期檢查

1.檢測物體及接近開關的安裝位置有無偏移、松動、變形等

2.配線接連部位有無松動、接觸不良、斷線

3.有無附粘金屬粉塵等堆積物

4.使用溫度條件、周圍環境條件等有無異常

5.檢測距離有無異常

接近開關是一種具有機械運動部件不直接接觸，能對位置的開關操作，當物體接近感應開關表面一定的距離，不需要機械接觸，也不需要任何壓力就能使開關動作，從而驅動直流電或給電腦（PLC）裝置提供控制指令。接近開關是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，性能穩定可靠，頻率響應快，使用壽命長，抗干擾力強等，并具有防水、防腐蝕、防震的特點。

接近開關就是平常生活中所說的感應開關，是一種非常的開關，這種開關不需要用機械傳遞動力，是非常安全的一種開關，而這開關的分類非常的多，有電感式、電容式、霍爾式、交、直流型。

產品結構美觀、緊湊，采用高亮度LED發光指示燈，底部圓弧表貼抗震設計，安裝簡便。適用于震動較大的場合；備有PAC系列、PI系列與PM系列金屬固定支架，美觀大方，安裝簡便。

接近傳感器LJ18H3-8-21BX接近開關由高頻振蕩、檢波、放大、觸發及輸出電路等組成。振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。振蕩電路中的線圈L產生一個高頻磁場。當目標物接近磁場時，由于電磁感應在目標物中產生一個感應電流（渦電流）。隨著目標物接近傳感器，感應電流增強，引起振蕩電路中的負載加大。然后，振蕩減弱直至停止。傳感器利用振幅檢測電路檢測到振蕩狀態的變化，并輸出檢測信號。

電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體是導電體。

接近開關有幾種安裝方式？

一般接近開關有兩種安裝方式：齊平安裝和非齊平安裝；

1、齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；

2、非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝。

一般情況下，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶屏蔽，當齊平安裝時，其可以檢測到金屬安裝。正因為如此，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。

注：齊平安裝是通俗的說法，對應我們施耐德接近傳感器是埋入式，非齊平安裝對應施耐德接近傳感器是非埋入式。

接近開關的安裝方式是怎樣的

接近開關是一種開關，只不過開關的通斷是特定物質接近和遠離的動作而決定的。如一般數控機床上作為限位的接近開關是其金屬檔塊在感應面的接近和遠離而控制其通斷。根據用途不同，感應物可以是金屬、非金屬或人。感應開關按引線可分二線和三線式，按極性又可分為PNP和NPN式，按觸點通斷狀態分常開和常閉式。

接近開關弓線有棕色線藍線和黑色線。DC型棕色接正極，藍色接負級，黑色是輸出。三線PNP常開型工作時，無感應時（萬用表DC檔，紅筆接棕色線，黑筆接黑色線）黑線電壓為電源電壓。有感應時黑線（萬用表紅筆接正極）電壓為0v左右。（ 此時對應的plc或其它設備輸入端指示燈應有反應）。當然棕線藍線間電壓為電源電壓。常閉型黑線棕線間電壓與常開時相反。

接近開關正因為如此，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。接近傳感器由高頻振蕩、檢波、放大、觸發及輸出電路等組成。

接近開關振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。

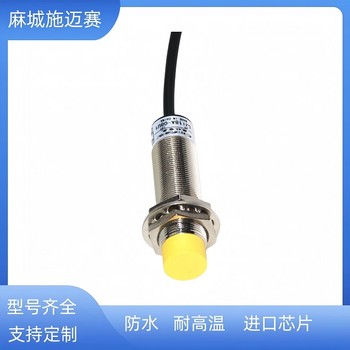

 接近傳感器LJ18H3-8-21BX接近開關

接近開關特長:
① 由于能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。② 由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。

③ 與光檢測方式不同，適合在水和油等環境下使用檢測，幾乎不受檢測對象的污漬和油和水的影響。此外，還包括特氟龍外殼型及耐高溫良好的產品

④ 與接觸式開關相比，可實現高速響應

⑤ 能對應廣泛的溫度范圍

⑥ 不受檢測物體顏色的影響對檢測對象的物理性質變化進行檢測，所以幾乎不受表面影響。

⑦ 與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感顏色等的影響。因此，對于傳感器的設置，需要考慮相互干擾此外，在感應型中，需要考慮周圍金屬的影響，而在靜電容量型中則需考慮周圍物體的影響。
