西安錦宏電子有限公司J30J系列印制板矩形連接器
振動 10Hz-2000Hz 196m/s2 介質耐壓 800V

沖擊 735m/s2 機械壽命 500次
加速度 735m/s2 瞬斷時間 ≦1us
額定電流 3A

鎖緊組件類別：詳見J30J鎖緊組件
基本改型：A-外殼尾罩帶屏蔽線夾
C-用于產品出現方向與接觸件軸向垂直時
D-插座外殼法蘭對接端上帶有防滑槽
AD-改型A與改型D的結合
Q-外殼法蘭加寬
J-印制板網格間距為1.27*2.54（列*行）

J30J-15TJW-J J30J-15ZKW-J
J30J-25TJW-J J30J-25ZKW-J
J30J-37TJW-J J30J-37ZKW-J
J30J-51TJW-J J30J-51ZKW-J
J30J-100TJW-J J30J-100ZKW-J
J30J-9TJWP7-J J30J-9ZKWP7-J
J30J-25TJWP7-J J30J-25ZKWP7-J
J30J-31TJWP7-J J30J-31ZKWP7-J
J30J-66TJWP7-J J30J-66ZKWP7-J
J30J-74TJWP7-J J30J-74ZKWP7-J
J30J-144TJWP7-J J30J-144ZKWP7-J

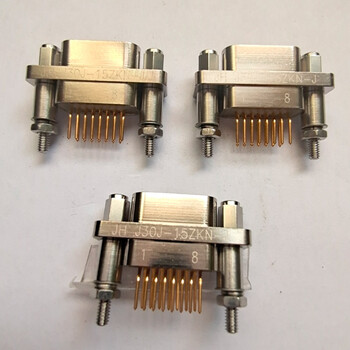

J30J系列PCB板使用彎式印制板矩形連接器

產品特點
J30J系列的產品的鎖緊組件按訂貨要求與產品組件組裝在一起供貨，如不需要鎖緊組件，應在訂貨合同中說明
產品性能符合“GJB2446”的要求
對應美國MDM系列產品

1插頭合件型號：J30J-9、15、21、25、31、37、51、66、74、100、144TJW-J；
J30J-9、15、21、25、31、37、51、66、74、100、144TJW6-J；
2.插座合件型號：J30J-9、15、21、25、31、37、51、66、74、100、144ZKW-J；
J30J-9、15、21、25、31、37、51、66、74、100、144ZKW6-J；

J30J-74ZKWP7-J J30J-100TJWP7-J
J30J-51ZKWP7-J J30J-66TJWP7-J
J30J-31ZKWP7-J J30J-37TJWP7-J
J30J-21ZKWP7-J J30J-25TJWP7-J
J30J-9ZKWP7-J J30J-15TJWP7-J
J30J-74ZKW-J J30J-100TJW-J
J30J-51ZKW-J J30J-66TJW-J
J30J-31ZKW-J J30J-37TJW-J
J30J-21ZKW-J J30J-25TJW-J
J30J-9ZKW-J J30J-15TJW-J

錦宏牌J30J系列矩形連接器表示接觸件端接形式標識方法：不表示—壓接 S—焊接 N—直插印制板 W—彎插印制板
產品特點
J30J系列的產品的鎖緊組件按訂貨要求與產品組件組裝在一起供貨，如不需要鎖緊組件，應在訂貨合同中說明

矩形連接器J30D-A26PZ
矩形連接器J30D-A26SY-DKZW
矩形連接器J30D-A32SY-DK
矩形連接器J30J-100ZKWP7-J
矩形連接器J30J-15TJ-A
矩形連接器J30J-15TJS
矩形連接器J30J-15TJSK
矩形連接器J30J-15TJWP7

1-鎖緊組件類別：詳見J30J鎖緊組件J30J-9ZKWP7-J J30J-15ZKWP7-J
2-表面涂覆：不表示—鍍鎳 G—鍍鎘 J30J-21ZKWP7-J J30J-25ZKWP7-J
3-改型：A—外殼尾端帶屏蔽網線夾 D—外殼法蘭對接端上帶有防轉槽J30J-31ZKWP7-J J30J-37ZKWP7-J
J—印制板網格間距為1.27×2.54（列×行） Q—外殼法蘭加寬 正常型號J30J-51ZKWP7-J
J30J-66ZKWP7-J
WP7-J型彎式印制板插座 74芯 100芯 144芯的型號：J30J-74ZKWP7-J J30J-100ZKWP7-J J30J-144ZKWP7-J

芯數：9 15 21 25 31 37 51 68 74 100 十種規格
本系列的產品的鎖緊組件按訂貨要求與產品組件組裝在一起供貨，如不需要鎖緊組件，應在訂貨合同中說明
產品性能符合“GJB2446”的要求

部分規格型號我廠庫房有貨可以當天發貨，因線下線上產品同時銷售，庫存數據更新會有所延誤，庫存不足的器件規格，生產周期15天可以發貨
在選型，提供型號時請注明使用的安裝鎖緊組件規格型號；未提供安裝鎖緊組件型號，我廠（公司）彎插印制板接插件一律按P7型組件生產發貨
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-21TJWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-15TJWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-25ZKWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-37ZKWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-51ZKWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-100ZKWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-74TJWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-51TJWP7-J
J30J彎插印制板W-J、W6-J、W7-J型連接器J30J-31ZKWP7-J

J30J系列產品使用范圍廣泛：可使用于航天，軍工行業，電子信息 電子工程 通訊 電源領域 解決電路通訊問題
J30J-25TJWP7-J J30J-25ZKWP7-J

J30J-21TJWP7-J J30J-21ZKWP7-J產品產用鍍金接插件，化學鍍鎳，耐環境性能更好

1 連接器什么品牌質量更好？
答：選擇西安錦宏牌，質量檢驗合格率
2 西安有那些矩形連接器生產廠家？
答：找西安錦宏電子有限公司，他們的質量確實不錯，價格還可以，交貨很快。
3 J30J矩形連接器選型資料哪里有？
答：找西安錦宏電子有限公司余經理，態度很好，短時間就把選型資料發來了。
4 J30J矩形連接器接插件有哪些規格？
答：9 15 21 25 31 37 51 65 74 100 144芯
