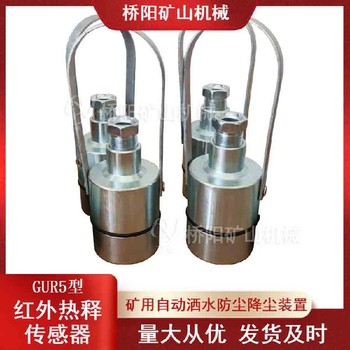

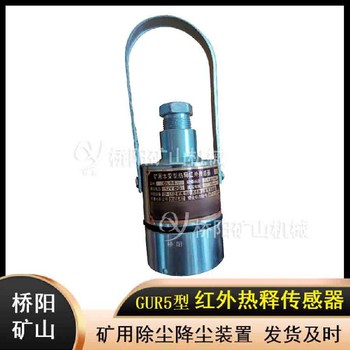

GUR5礦用本安型熱釋紅外傳感器
主要技術參數
工作電壓 : DC12V；
工作電流 : ≤30mA；
感應距離：0m～5m；
感應角度：0 °~110 ° ;
輸出信號：1 路高低電平信號，低電平≤0.5V,高電平≥6V；
動作性能 : 當有人員進入傳感器監測范圍時，傳感器輸出低電平
信號；當人員離開傳感器監測范圍時，傳感器輸出高電平信號。
本安參數
Ui ：DC13.6V；Ii ：1.1A；Ci ：0uF Li ：0mH 。
4.86 材質：Q235A

GUR5礦用本安型熱釋紅外傳感器
使用環境條件
a) 環境溫度；0℃~40℃;
b) 平均相對濕度≤95% ;
c) 大氣壓力；80kPa～110kPa ；
d) 含有沼氣或煤塵等爆炸性危險的煤礦井下；
e) 無足以腐蝕破壞金屬殼體及電器絕緣性能的氣體。

GUR5紅外熱釋傳感器用于礦用電子圍欄防護系統中，礦用電子圍欄防護系統是一種安全防護系統，應用于掘進工作面、煤倉、密閉墻、帶式輸送機等井下關鍵危險區域的安全預警。該系統通過紅外感應技術、機器視覺識別技術等手段，實現作業人員進入危險區域時，及時發出聲光報警或觸發設備停機，避免事故發生。 掘進機設備周邊設置黃色預警區域，掘進機四角安裝紅外熱釋傳感器，用于探測預警區域人員活動情況。 掘進機設備周邊設置紅色急停區域，掘進機四角安裝紅外接近傳感器，用于探測急停區域人員活動情況。

GURS用紅外熱釋傳感器，用于井下的大巷與皮帶巷，與主控相配來實現自動防水防塵。有人經過傳感器時，傳感器及時感知井輸出信號始主控箱，自動停止西水防止淋濕經過人員：人離開水幕后延時（時間可調）恢復灑水。
產品特點
1、采用鋼板焊接制成，表面電鍍；
2、體積較小，重量較輕，接線簡單，易維護，使用較方便；

基本原理及功能
人體有恒定的體溫，一般在 37℃ , 會發出特定波長為 10um 左右 的紅外線。被動式紅外探頭就是靠探測人體發出的 10um 左右的紅外線 進行工作的。人體發出的 10um 左右的紅外線,通過菲涅耳濾光片增強 后，聚集到傳感器感應源上；感應源在接收到人體紅外輻射溫度發生 變化時將會失去電荷平衡，向外釋放電荷，經過電路處理產生報警信 號。傳感器接入電源，沒有檢測的人員信號時，傳感器輸出端輸出≥ 6V 的高電平信號；當檢測到有人員信號時，輸出端輸出≤0.5V 低電平 信號輸出。

礦用本安型紅外傳感器能有效識別人體紅外線特性和溫度特性，通過紅外線掃描，若發現作用范圍內有人，可立即閉鎖切斷主機設備及任何危險區域工作設備的工作電源，并聯合控制器及聲光語音報警器發出語音及光報警。
GUR5型人體熱釋紅外傳感器是一種應用于綜放工作面轉載運輸機紅外線急停裝置，以避免綜采放頂煤工作面現場施工人員在經過轉載運輸機單邊槽處容易誤入運行的轉載輸送機中。
